Фасады и профили ALUMOVE

Фасады и профили ALUMOVE

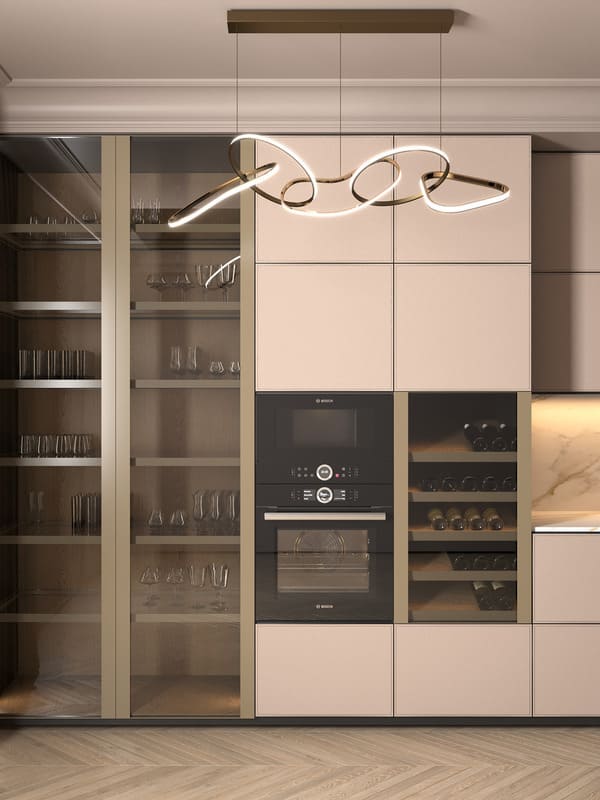

Премиальный бренд алюминиевого профиля для мебельных фасадов со вставками из стекла или экокожи, а также готовых рамок и полок. Продукция разработана с учётом потребностей мебельных фабрик, дизайн-студий и частных клиентов и поставляется по всей России более 20 лет.

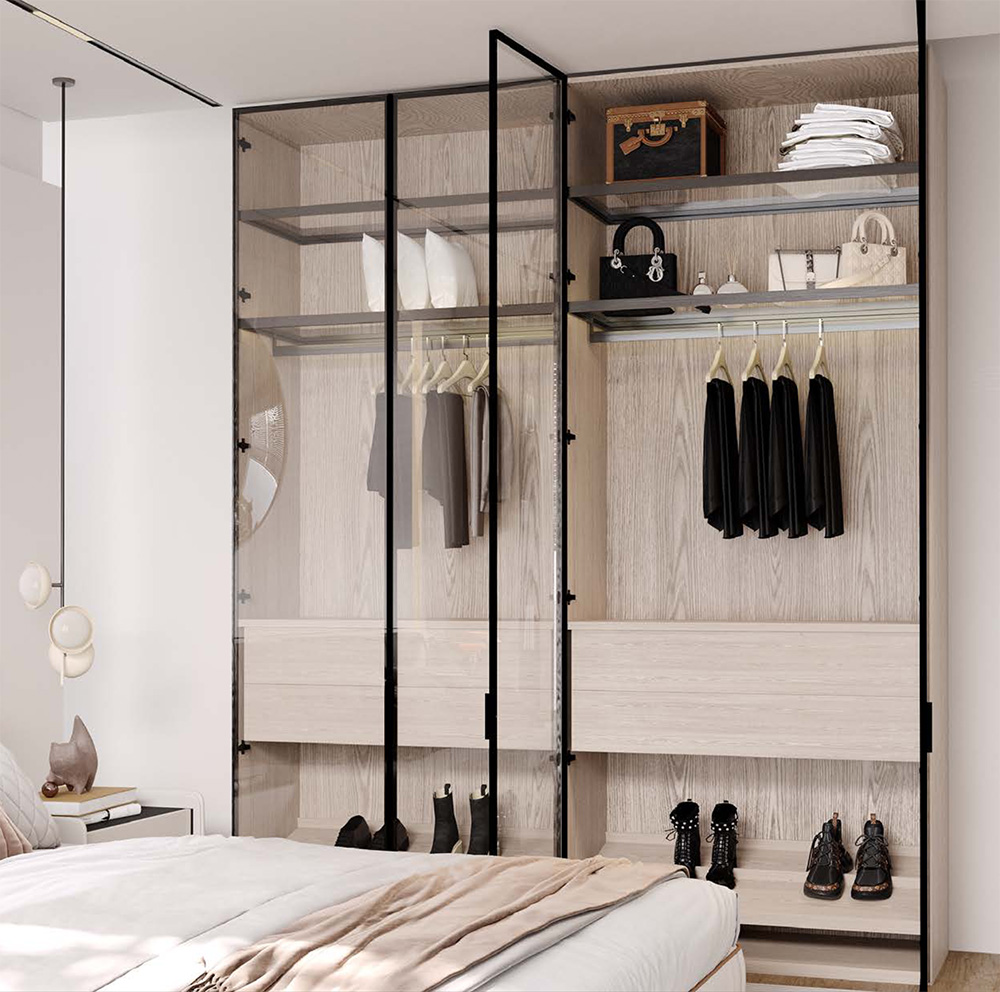

PERFECTA

Узкий алюминиевый профиль perfecta slim для мебельных фасадов

Преимущества:

Толщина стенок профиля 3 мм, что позволяет изготавливать высокие фасады без риска деформации.
Угловое соединение спроектировано так, что винты можно установить под вставкой (кроме профиля P0136), что обеспечивает аккуратный внешний вид.
Использование винтов М3, характерных для итальянских решений, делает крепеж визуально ненавязчивым даже на видимой части профиля.
Установка ручки в широком диапазоне по высоте или ширине фасада.
Возможна покраска профилей в любой цвет по шкале RAL или специальные дизайнерские цвета.

Характеристики:

Рекомендуемая ширина фасада до 600 мм.
Рекомендуемая высота фасада до 2800 мм.
Количество петель зависит от веса фасада.
Подходит к использованию с петлями для узкого алюминиевого профиля любых производителей.
Цвета анодированного профиля: черный, жемчуг, золото. Длина хлыста 3500 мм.
При использовании в качестве вставки в профили P0137, P0138 стекла, потребуется нанесение
УФ-печати/краски по периметру стекла.

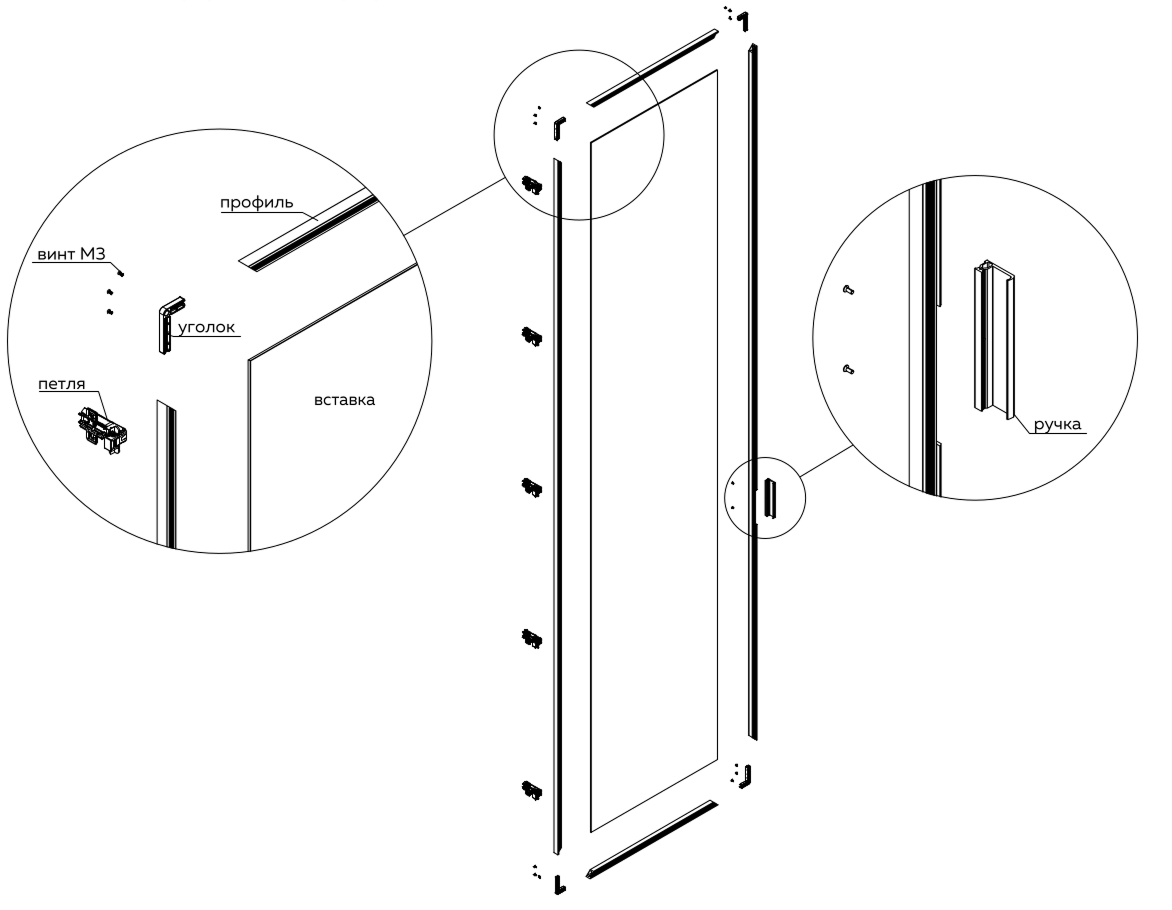

Основные компоненты системы Perfecta Slim:

арт. P0138

Рамочный алюминиевый профиль под вклейку вставки 4-6 мм.

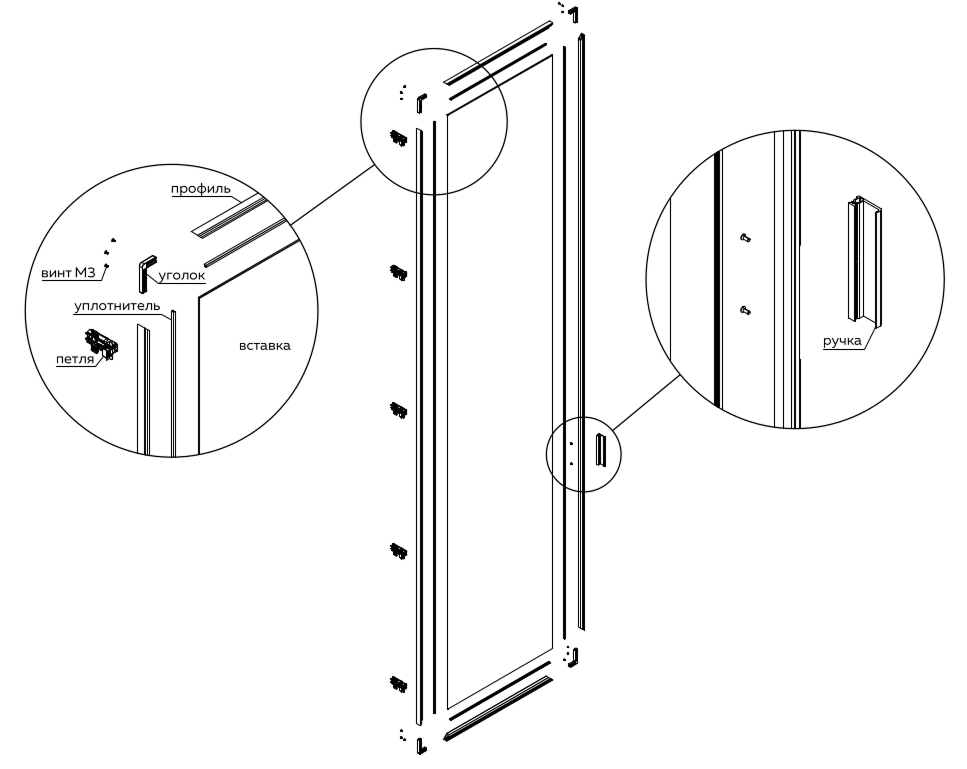

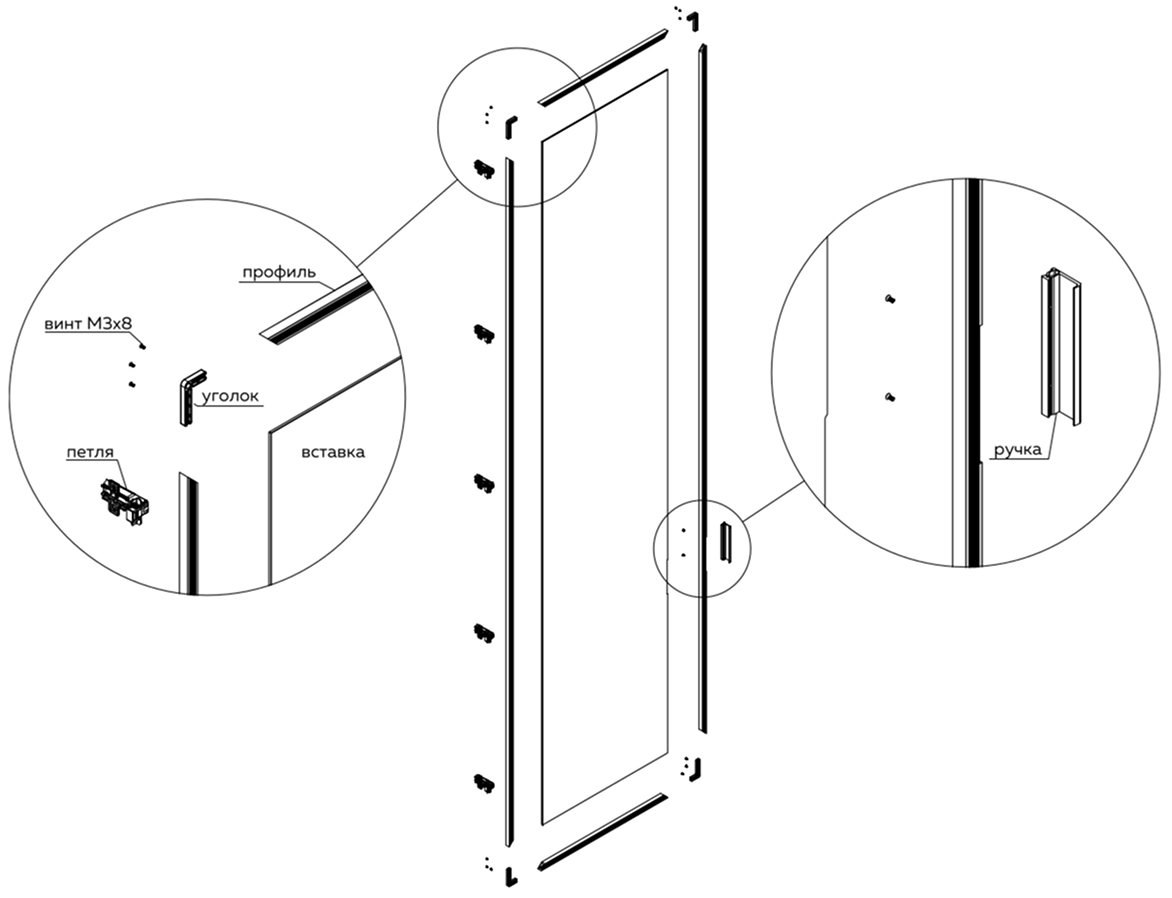

Для сборки фасада понадобится профиль, 4 уголка, 12 винтов М3х8, петли для узкого алюминиевого профиля, ответные планки и заглушки к ним.

Вес 445 г/мп.

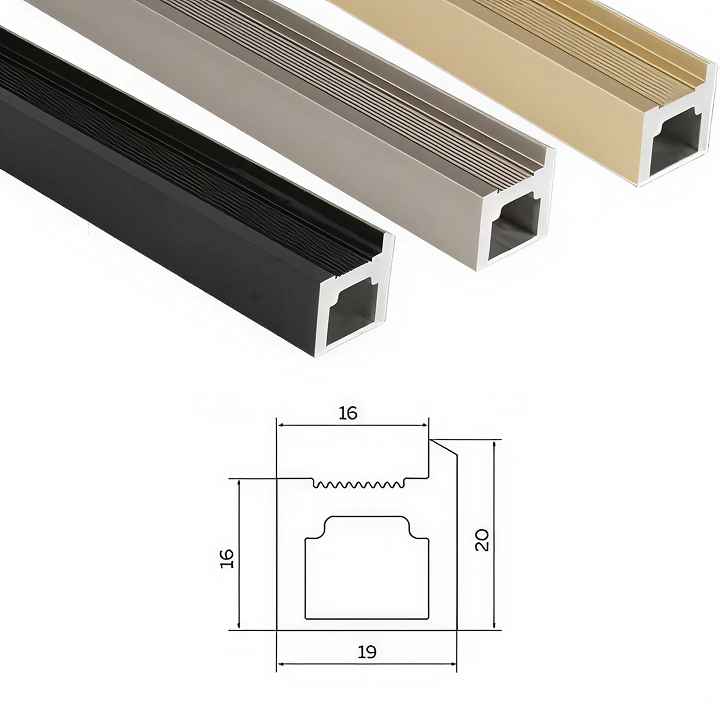

арт. P0137

Рамочный алюминиевый профиль под вклейку вставки 4 мм.

Вес 476 г/мп.

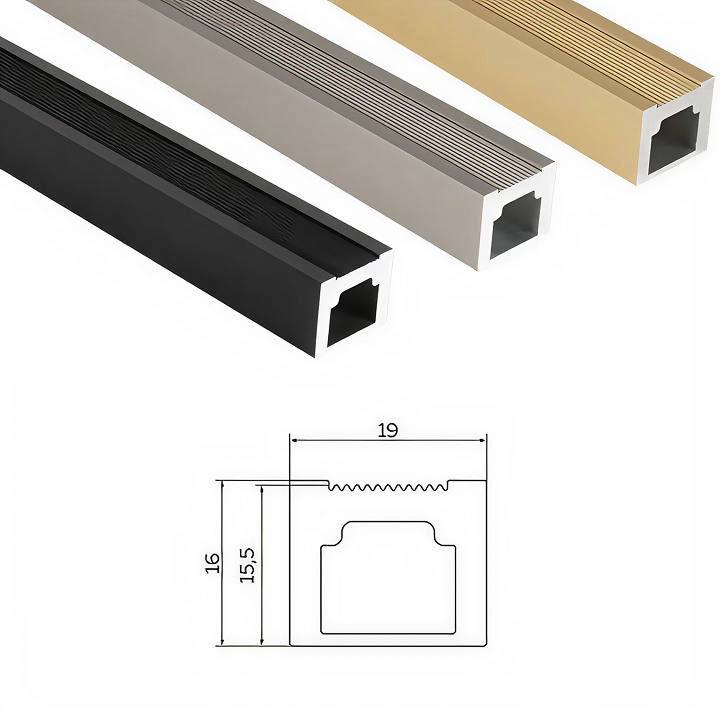

арт. P0138

Рамочный алюминиевый профиль под вклейку вставки 4-6 мм.

Вес 445 г/мп.

арт. P0139

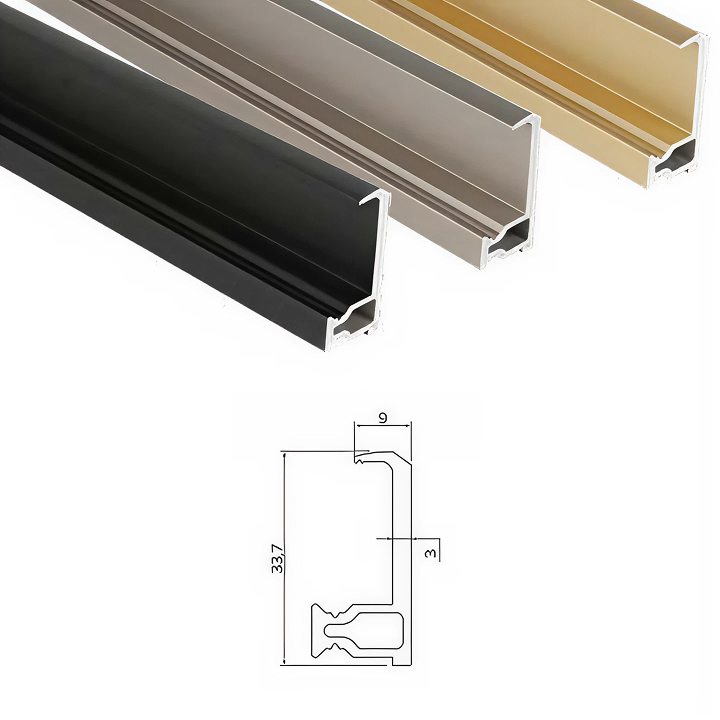

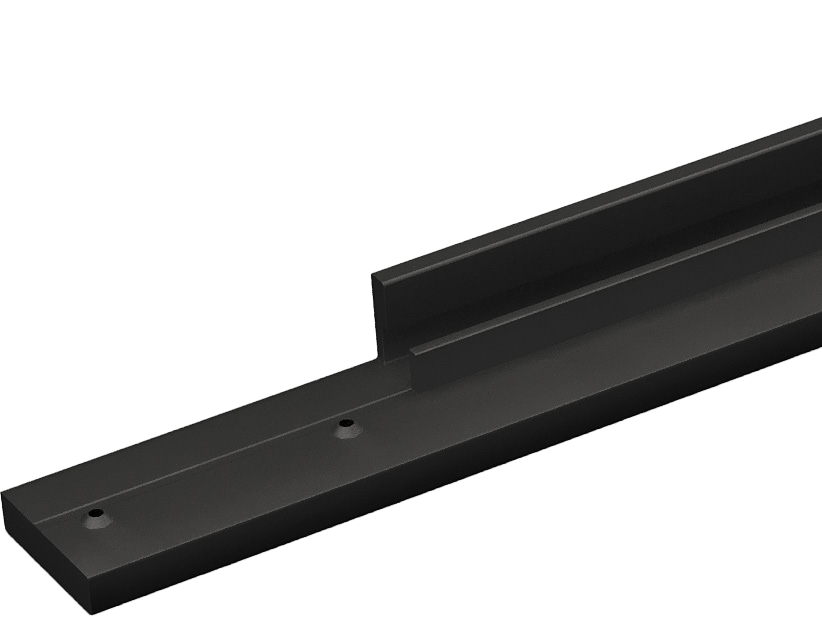

Алюминиевый профиль-ручка.

Для фиксации ручки к фасадной рамке потребуется 2 винта М3х8.

Дополнительные компоненты системы:

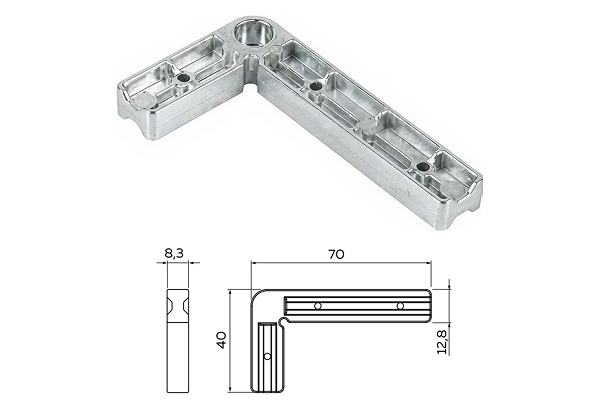

арт. 05911

Для сборки одного фасада понадобится 4 уголка.

арт. 532917

Уплотнитель для стекла используется с профилем P0136.

Отгружается погонными метрами.

Количество уплотнителя соответствует периметру рамки.

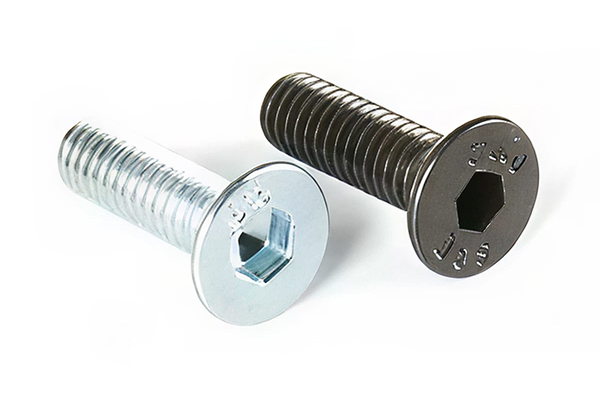

Винт М3х8 DIN 7991

Для сборки одного фасада понадобится 12 винтов М3х8.

Для фиксации ручки понадобится 2 винта М3х8.

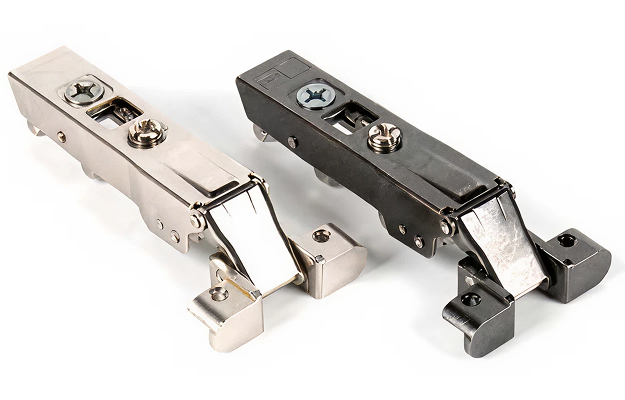

Петля для узкого профиля

Для фиксации 1 петли к фасаду потребуются 2 винта М3х8.

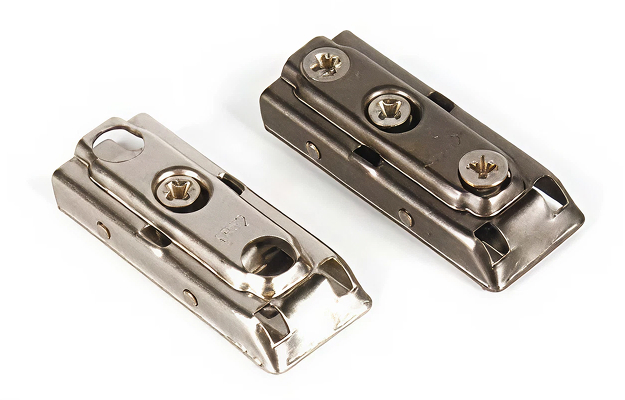

Ответная планка для петли

При выборе ответной планки обращайте внимание на ее высоту и способ крепления.

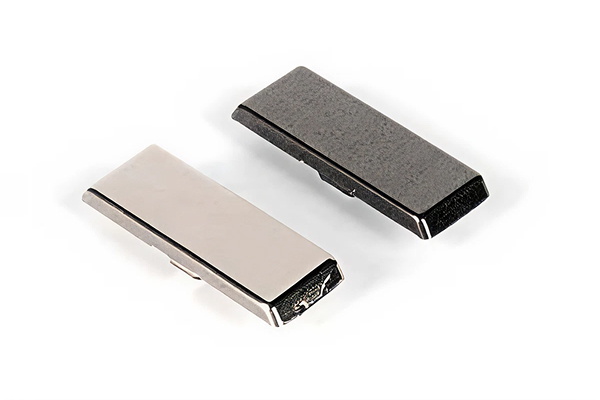

Заглушка на тело петли

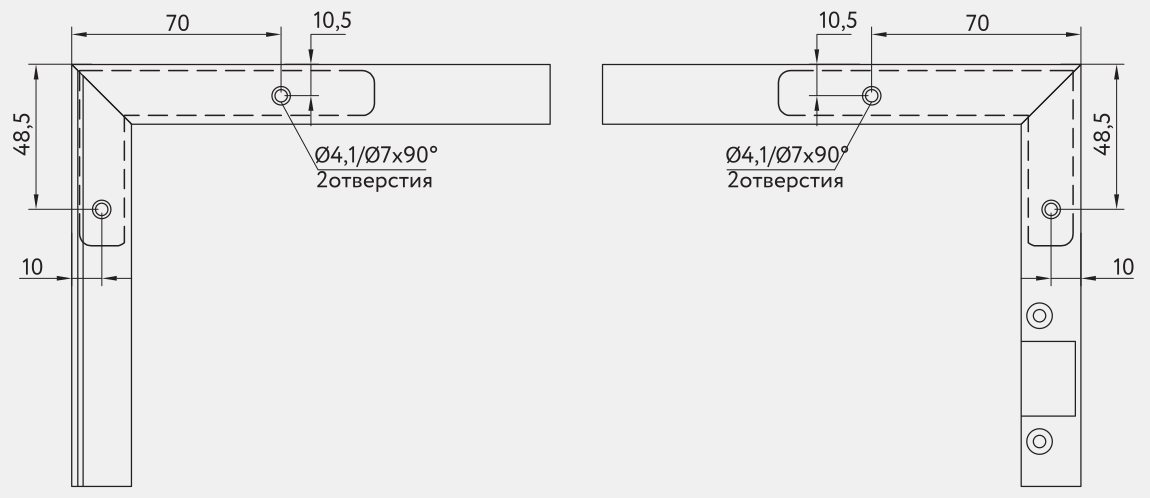

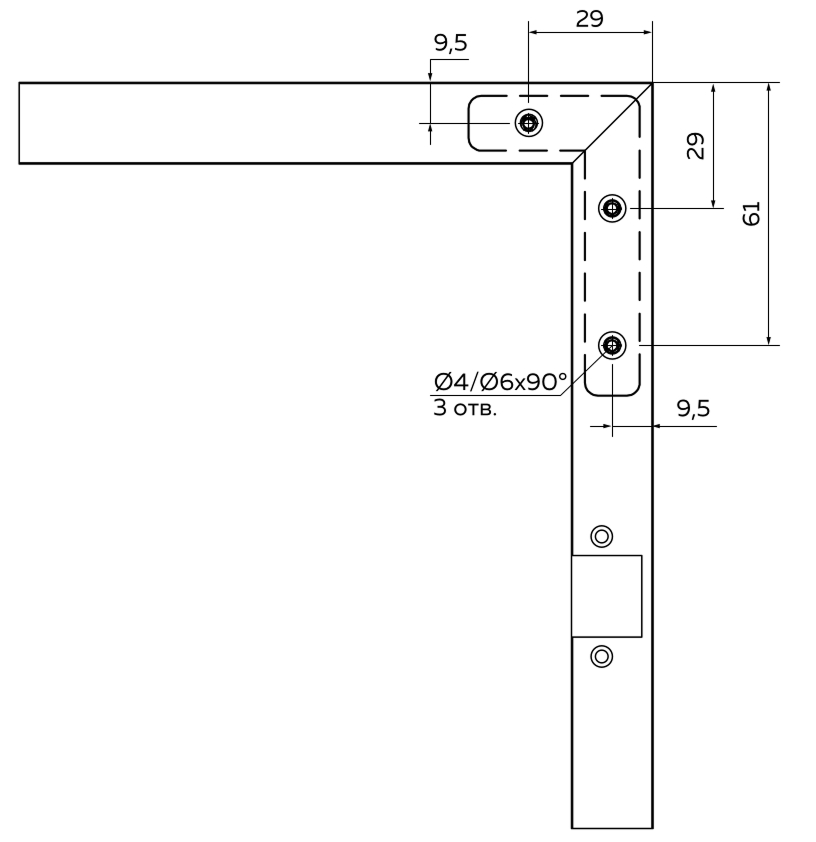

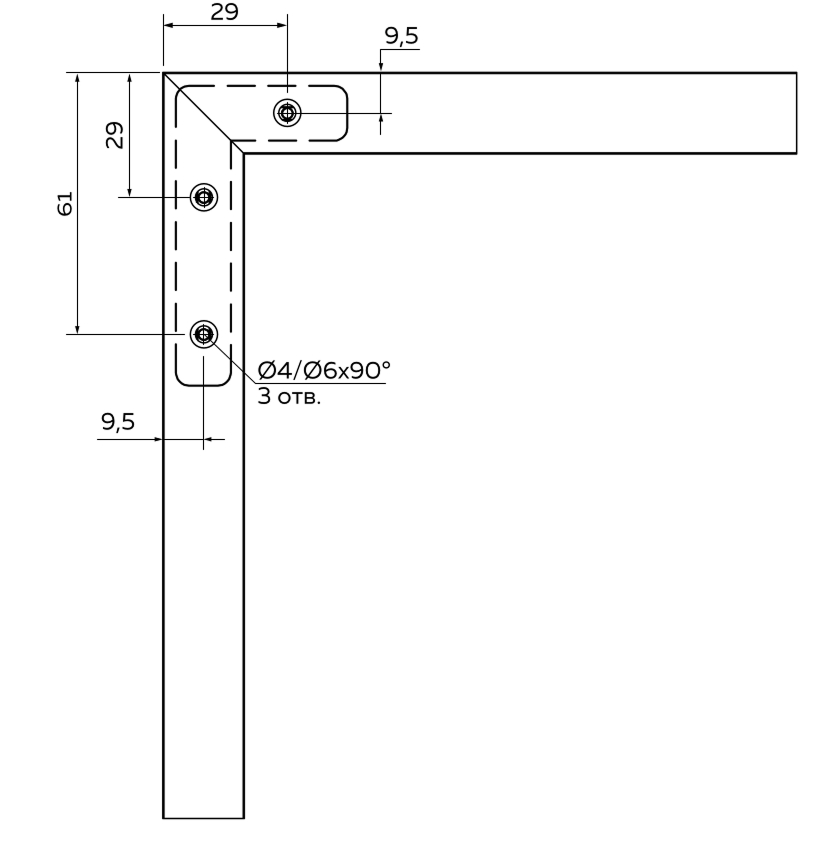

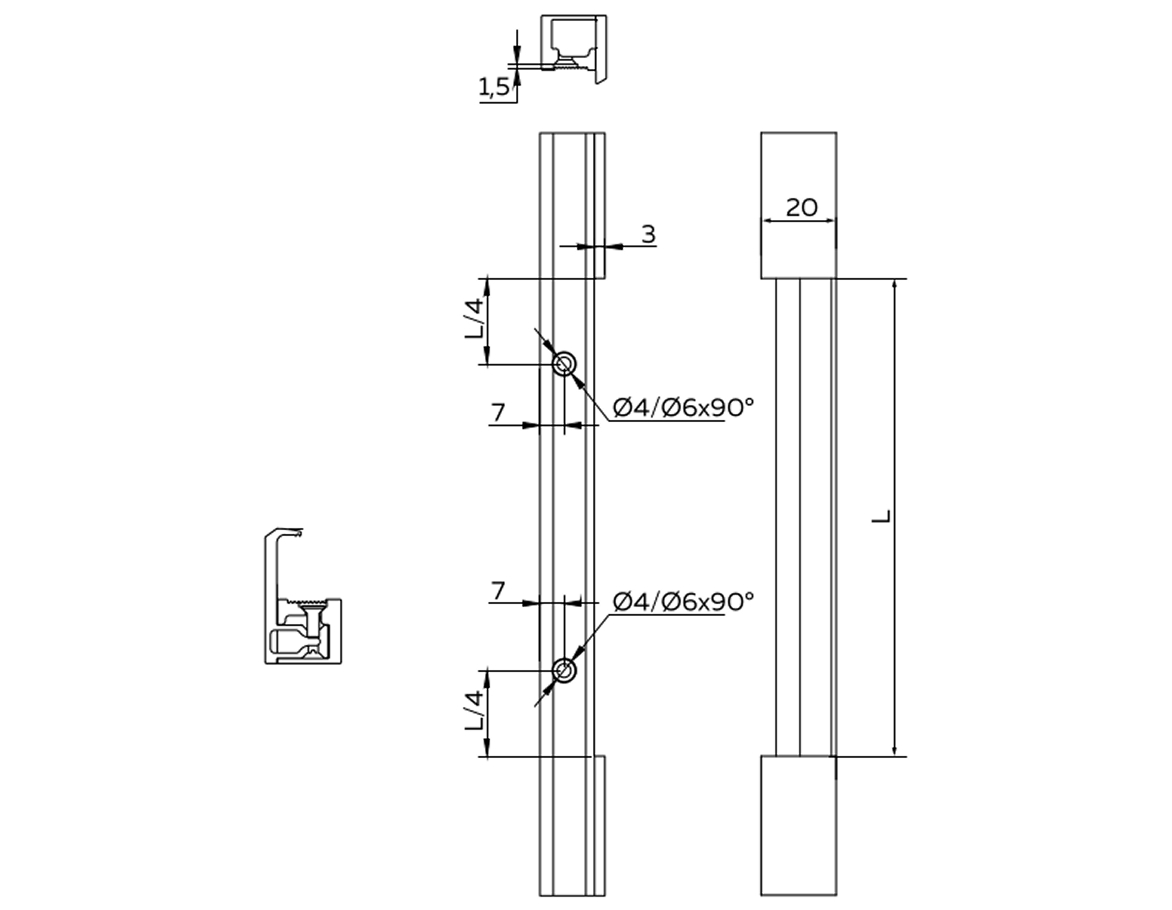

Присадки профилей PERFECTA для сборочного уголка:

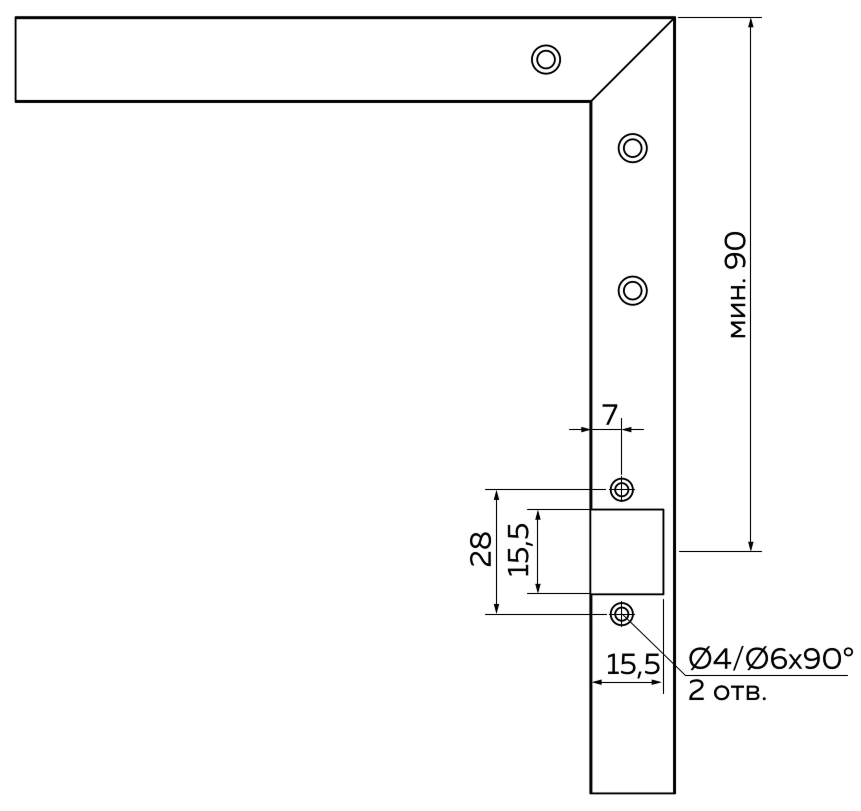

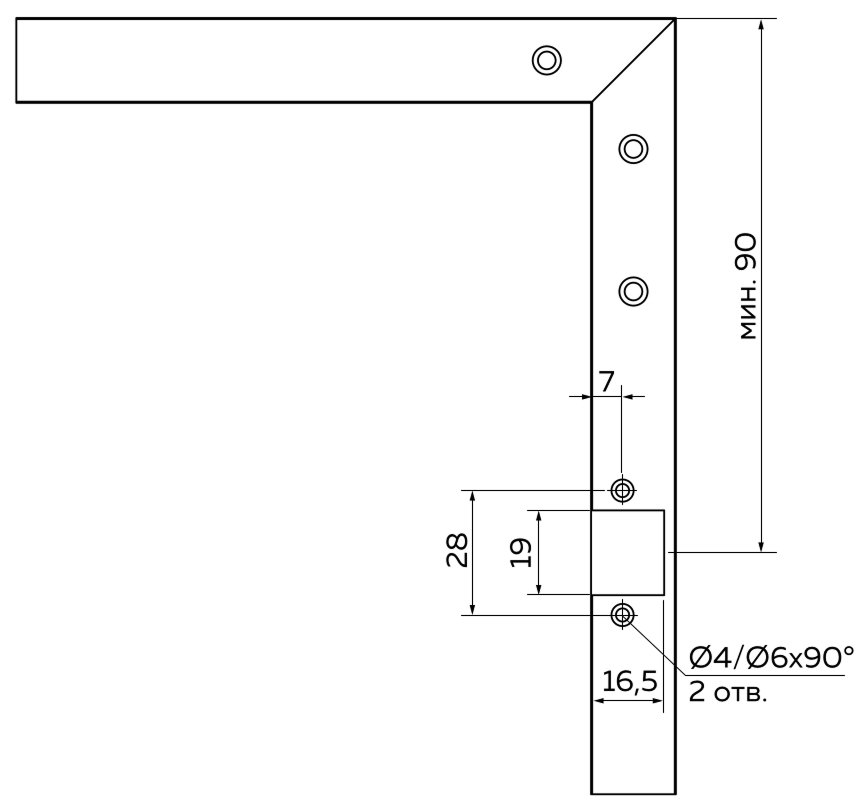

Фрезеровка профилей PERFECTA под петлю FGV:

Фрезеровка профилей PERFECTA под петлю Hettich:

Техническая информация по профилю P0136

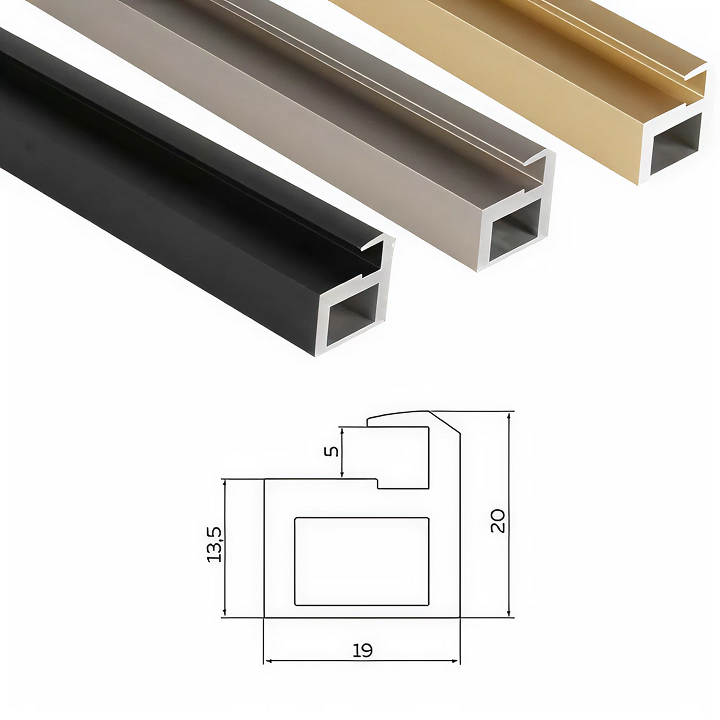

Конструкция профиля P0136

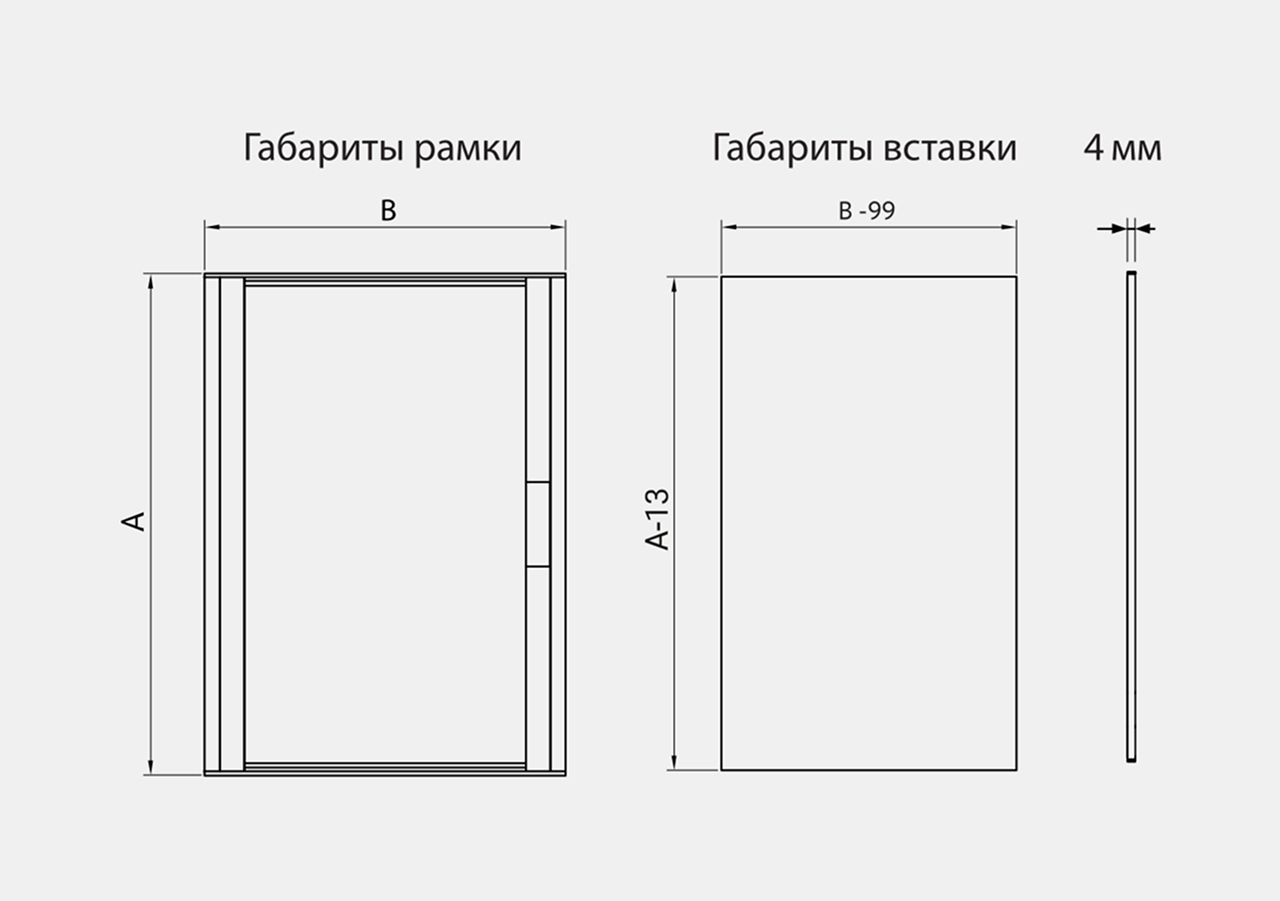

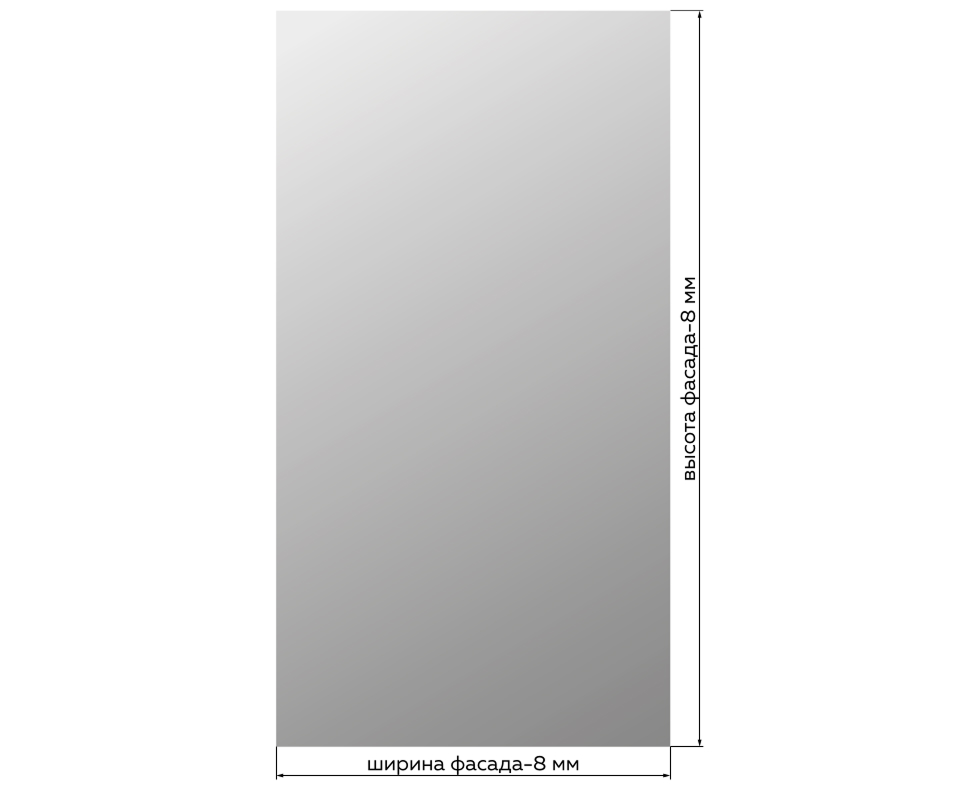

Расчет размеров вставки:

Толщина вставки 4 мм.

Обязательна обработка края еврокромкой.

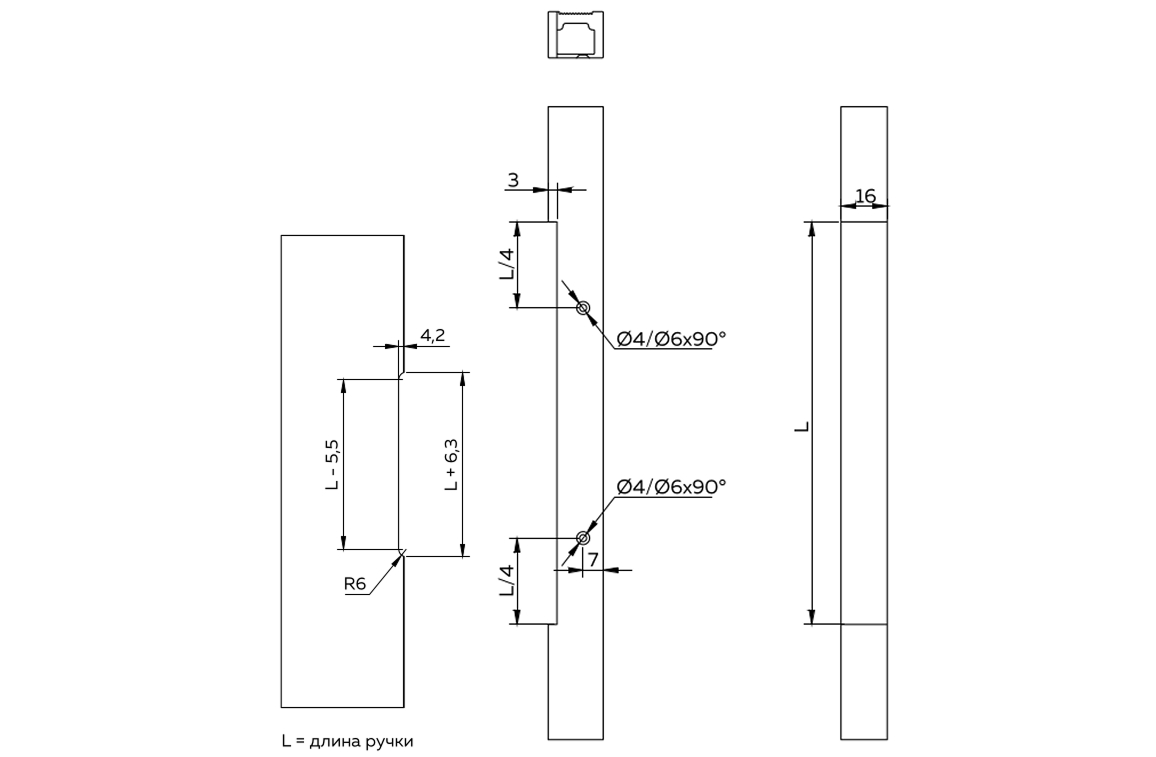

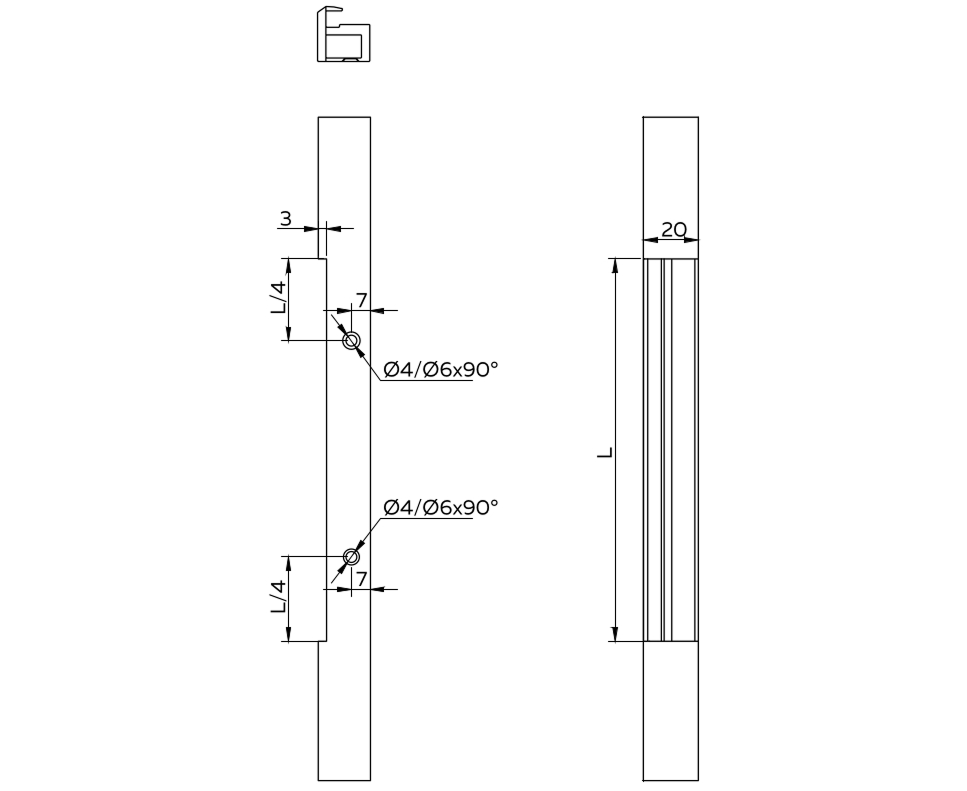

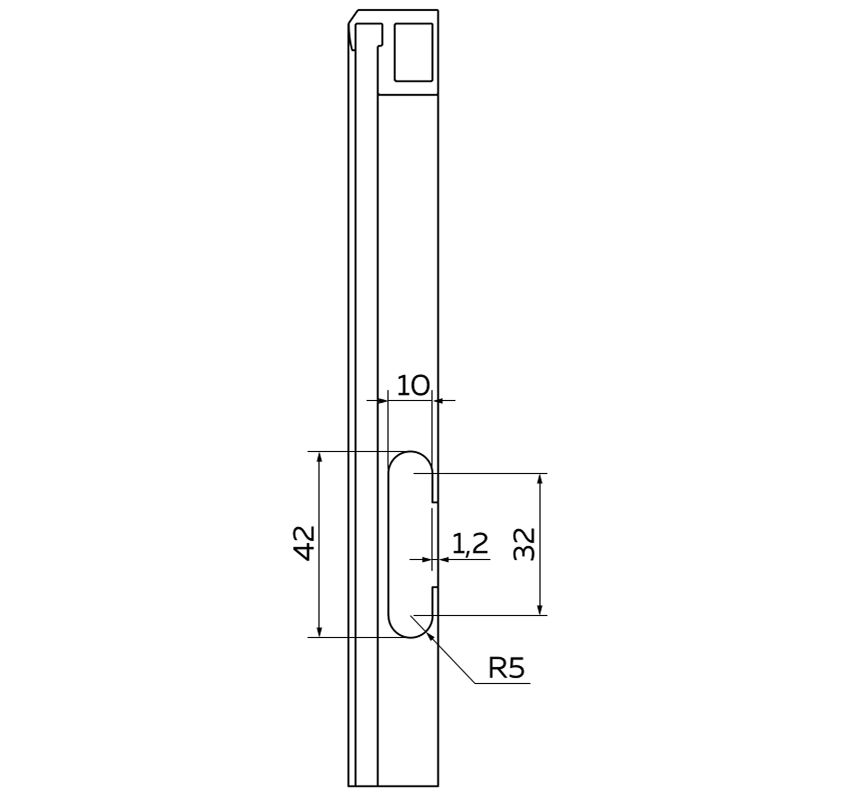

Фрезеровка под ручку P0139:

Техническая информация по профилю P0137

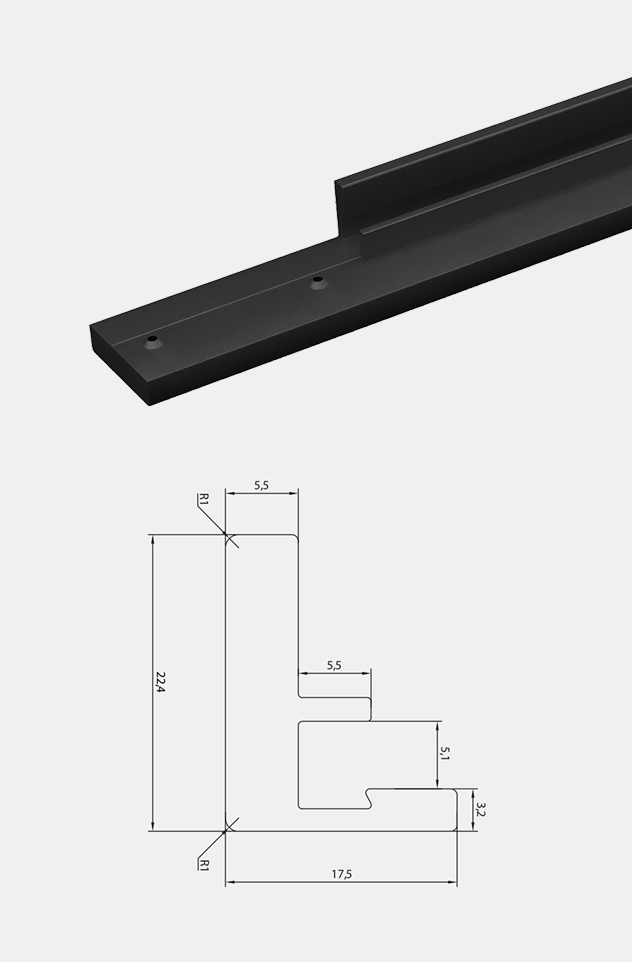

Конструкция профиля P0137

Расчет размеров вставки:

Для вклейки используется стекло, керамика.

При использовании в качестве вставки стекла, потребуется нанесение на обратную сторону стекла УФ-печати/краски на 17 мм по периметру.

Фрезеровка под ручку P0139 (фронтальное крепление):

Техническая информация по профилю P0138

Конструкция профиля P0138

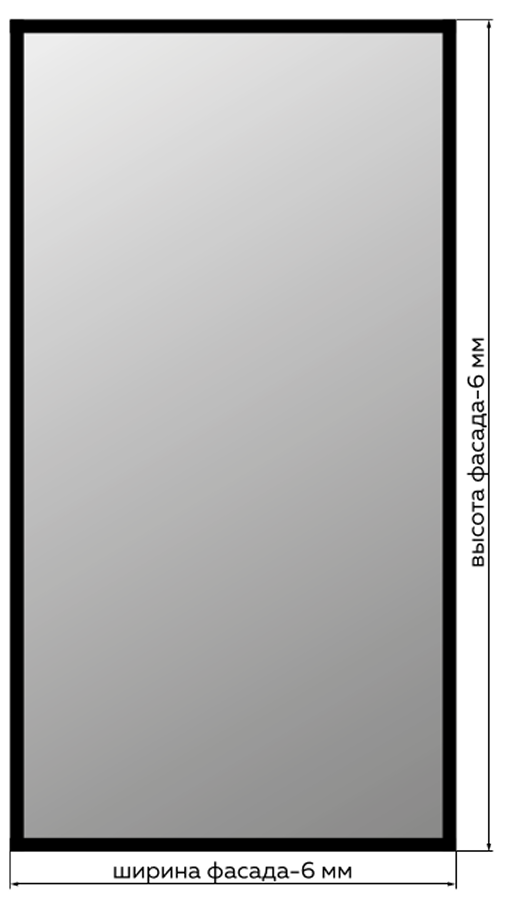

Расчет размеров вставки:

Для вклейки используется стекло, керамика.

При использовании в качестве вставки стекла, потребуется нанесение на обратную сторону стекла УФ-печати/краски на 20 мм по периметру.

Фрезеровка под ручку P0139:

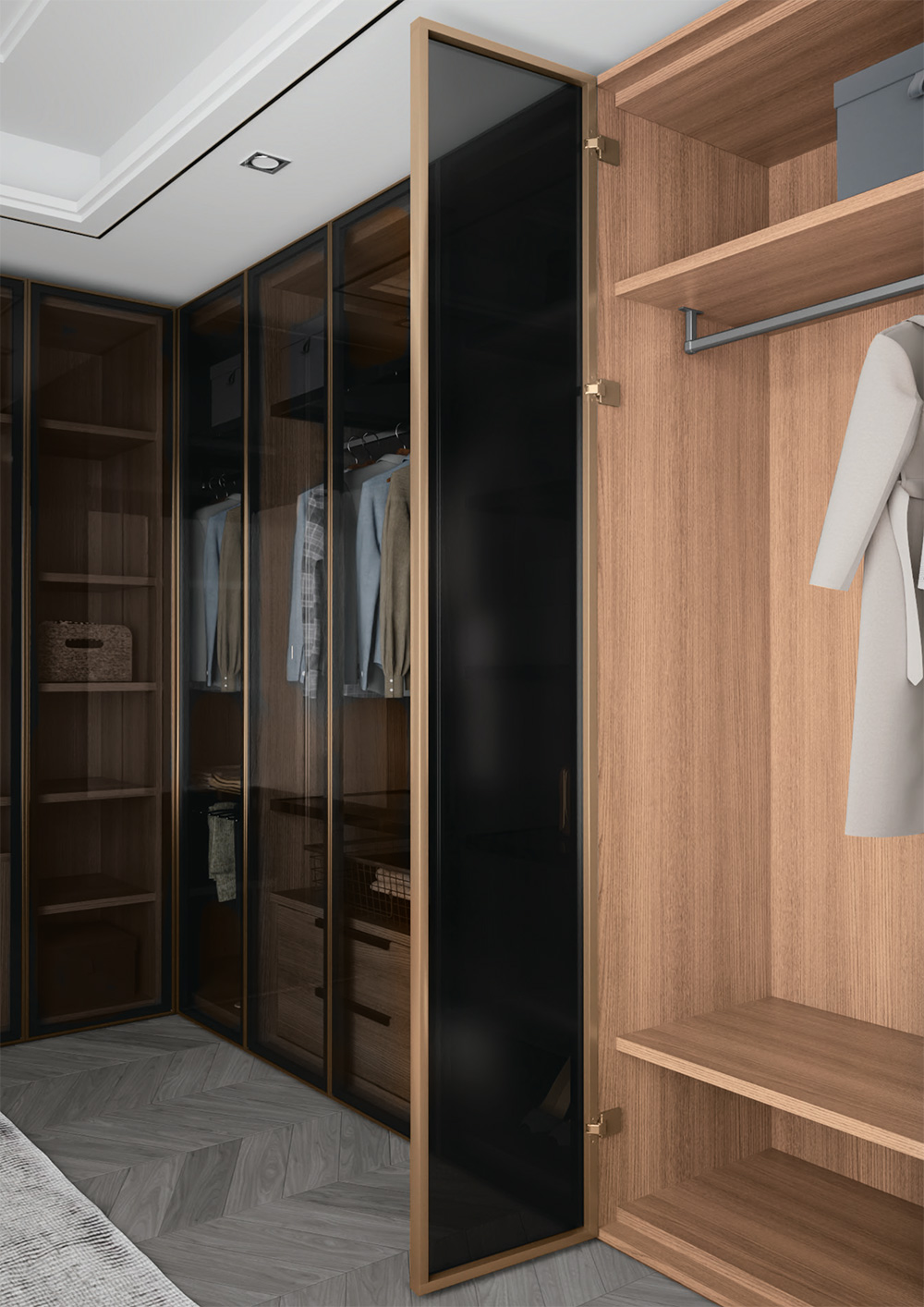

JAZZ

УЗКИЙ АЛЮМИНИЕВЫЙ ПРОФИЛЬ ПОД РАЗЛИЧНЫЕ ТИПЫ ПЕТЕЛЬ

Благодаря сочетаниям с различными типами петель предоставляется разнообразие вариантов применения профиля. Воздушные конструкции соответствуют тенденциям легкости и минимализма в современной мебели.

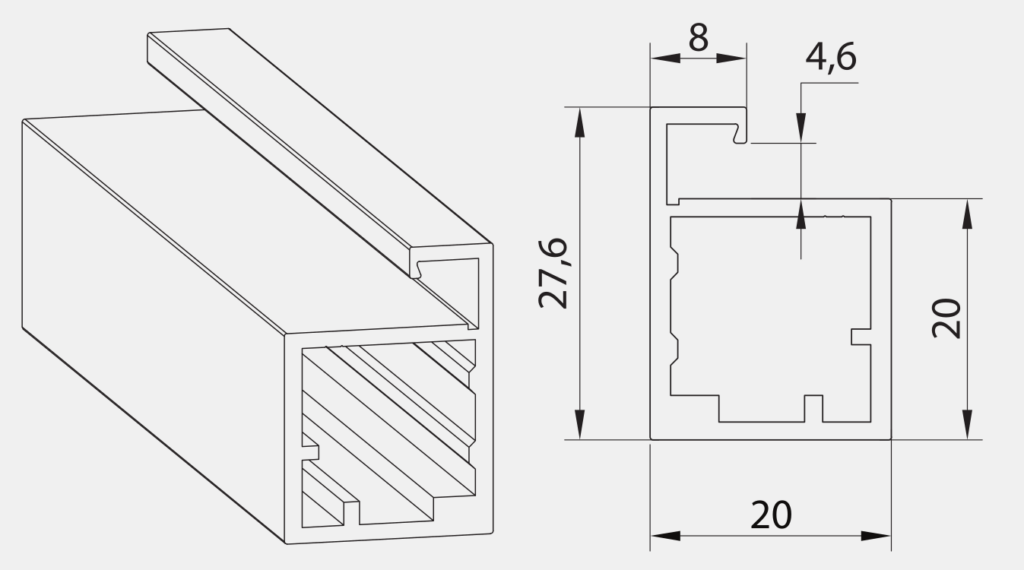

РАМОЧНЫЙ ПРОФИЛЬ JAZZ

Артикул	Цвет	Длина*
2504.5400B	черный	5400 мм
2504.5400G	золото	5400 мм
2504.3000M	мокко	3000 мм
2504.5400S	нерж.сталь	5400 мм

ПРОФИЛЬ-РУЧКА JAZZ

Артикул	Цвет	Длина*
2503.5400B	черный	5400 мм
2503.5400G	золото	5400 мм
2503.3000M	мокко	3000 мм
2503.5400S	нерж.сталь	5400 мм

* другие размеры по запросу

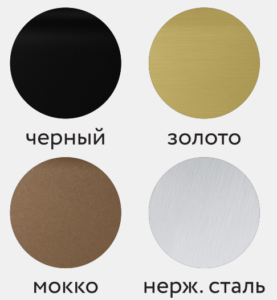

ПАЛИТРА ПРОФИЛЯ

Полиграфия не передает нюансы цветовой палитры. Закажите образцы Арт. 101301

ДЛЯ СБОРКИ ТАКЖЕ ПОНАДОБИТСЯ

Наименование	Артикул	Кол-во
Уплотнитель	532917	отгружается пог. м
Сборочные уголки с винтами	2500.00T	4 шт.

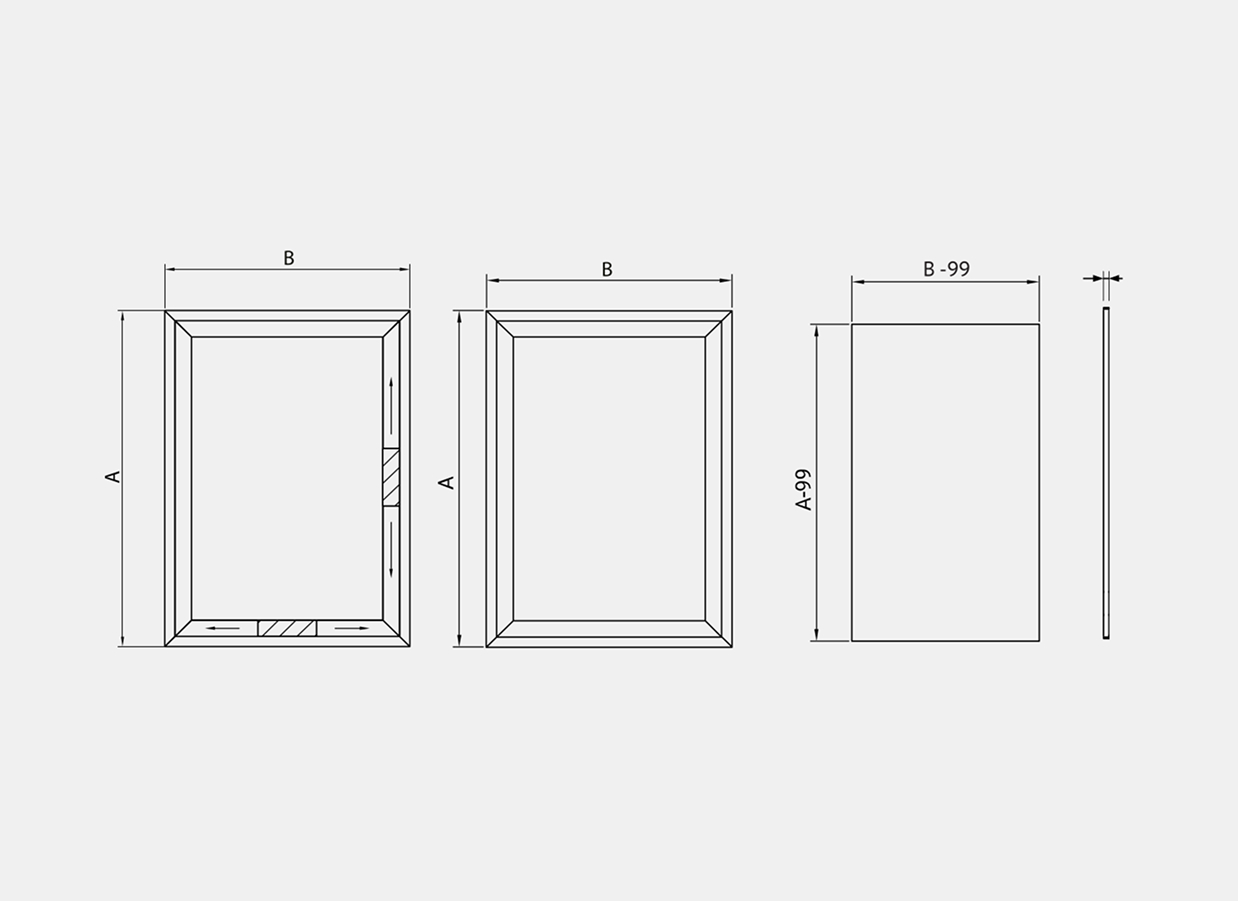

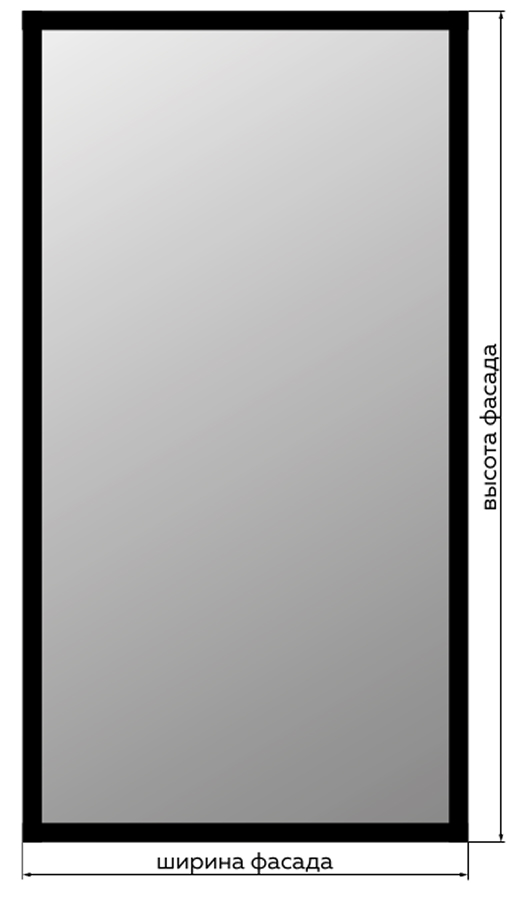

РАСЧЕТ ВСТАВКИ

Высота фасада – 5 мм

Ширина фасада – 5 мм

Максимальная рекомендуемая высота фасада: 2700 мм

УСТАНОВКА ПЕТЛИ В ПРОФИЛЬ JAZZ

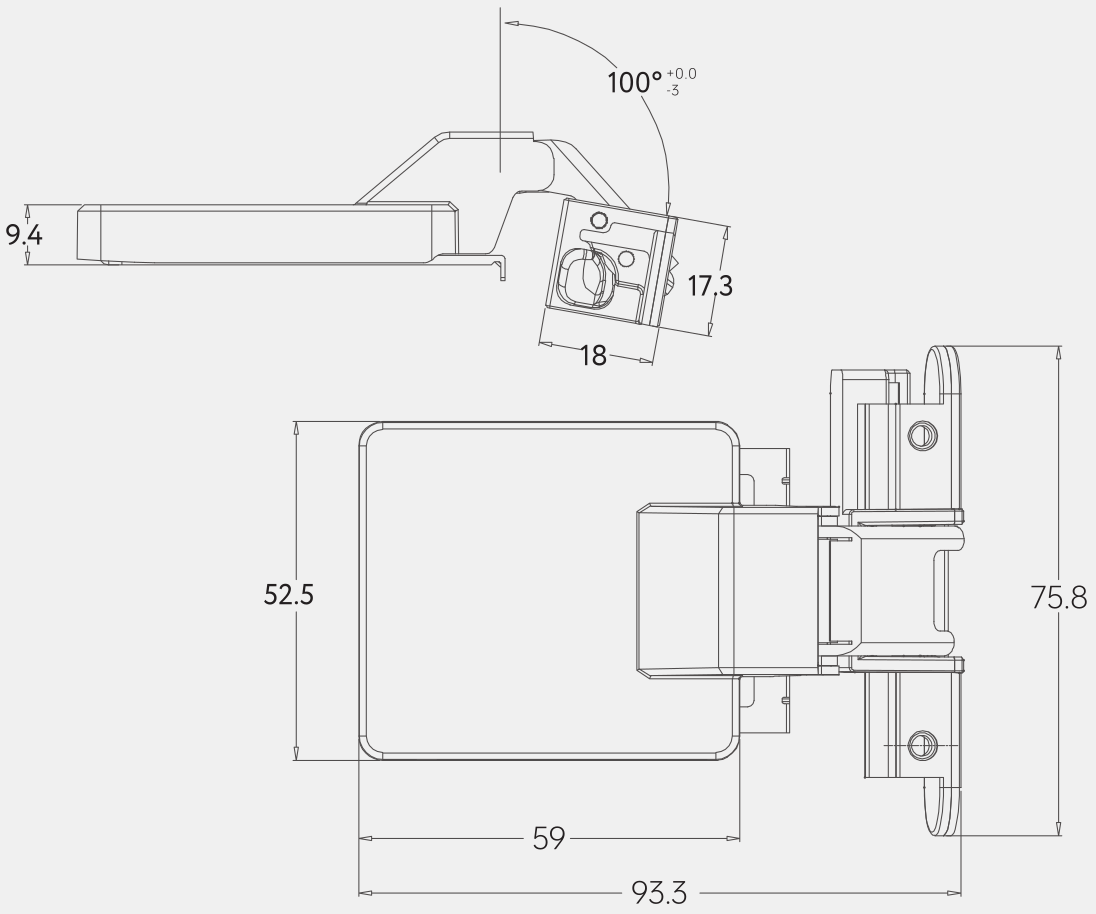

ПЕТЛЯ JAZZ 100°

Цвет	Артикул
черный	100.F2B
золото	100.F2G
мокко	100.F2M
нерж.сталь	100.F2S

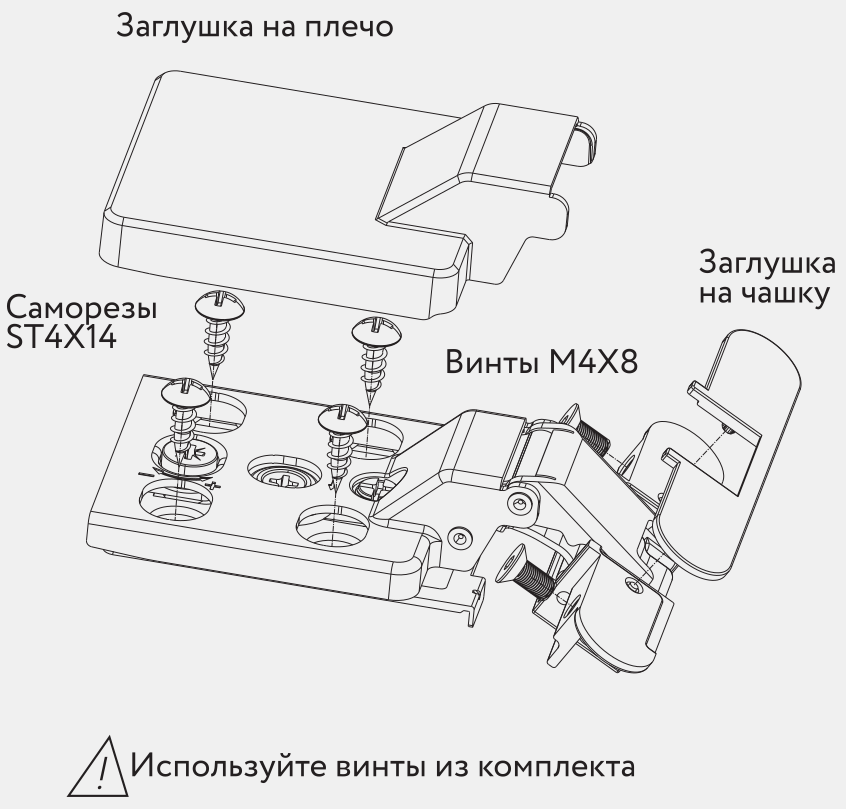

Комплектация: петля Jazz накладная, откр. 100° – 1 шт., заглушка на плечо петли – 1 шт., заглушка на чашку петли – 1 шт., винты M4X8 – 2 шт., саморезы ST4X14 – 4 шт.

Цвет	Артикул
черный	100.H2B
золото	100.H2G
мокко	100.H2M
нерж.сталь	100.H2S

Комплектация: петля Jazz полунакладная, откр. 100° – 1 шт., заглушка на плечо петли – 1 шт., заглушка на чашку петли – 1 шт., винты M4X8 – 2 шт., саморезы ST4X14 – 4 шт.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Для фасадов из алюминиевого профиля толщиной 25–28 мм, шириной 20–22 мм
Открывание 100°, встроенная система амортизации
Макс. наложение: D=19 мм (накладная), D=10 мм (полунакладная)
Регулировка по глубине: +2.0/-2.0 мм
Регулировка по высоте: +2.5/-2.5 мм
Регулировка по ширине: ±3.0 мм
Цвета заглушек: черный, золото, мокко, нерж. сталь

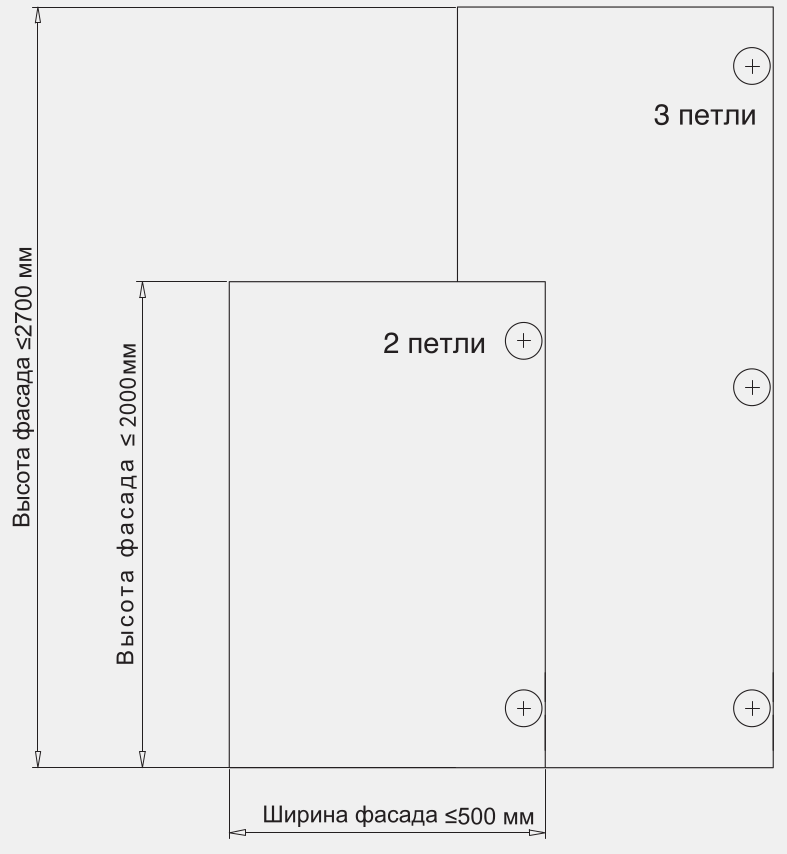

Рекомендуемое количество петель

Нагрузка на одну петлю: 10 кг

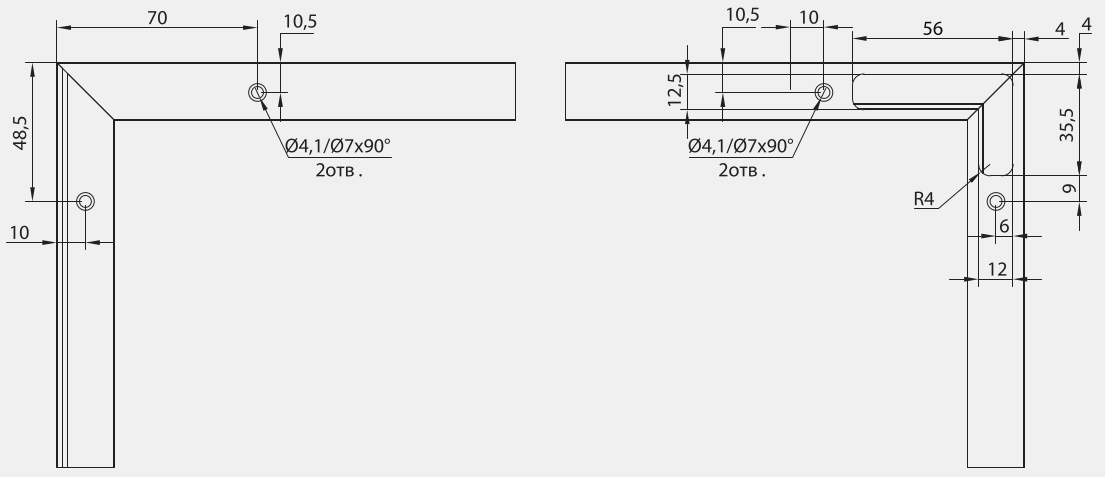

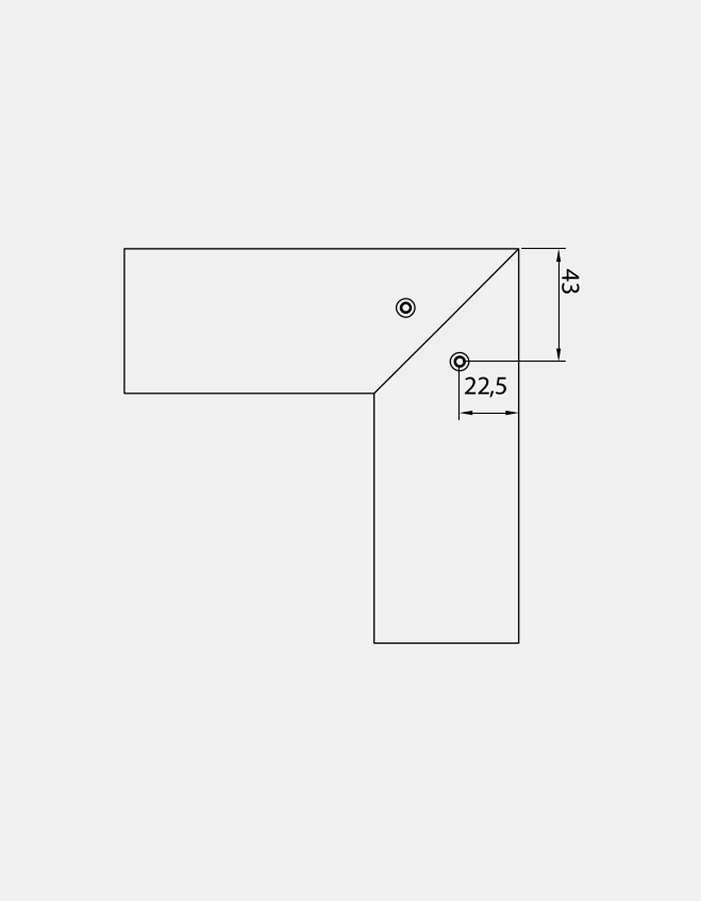

ПРИСАДКИ ПРОФИЛЯ JAZZ ДЛЯ СБОРОЧНОГО УГОЛКА

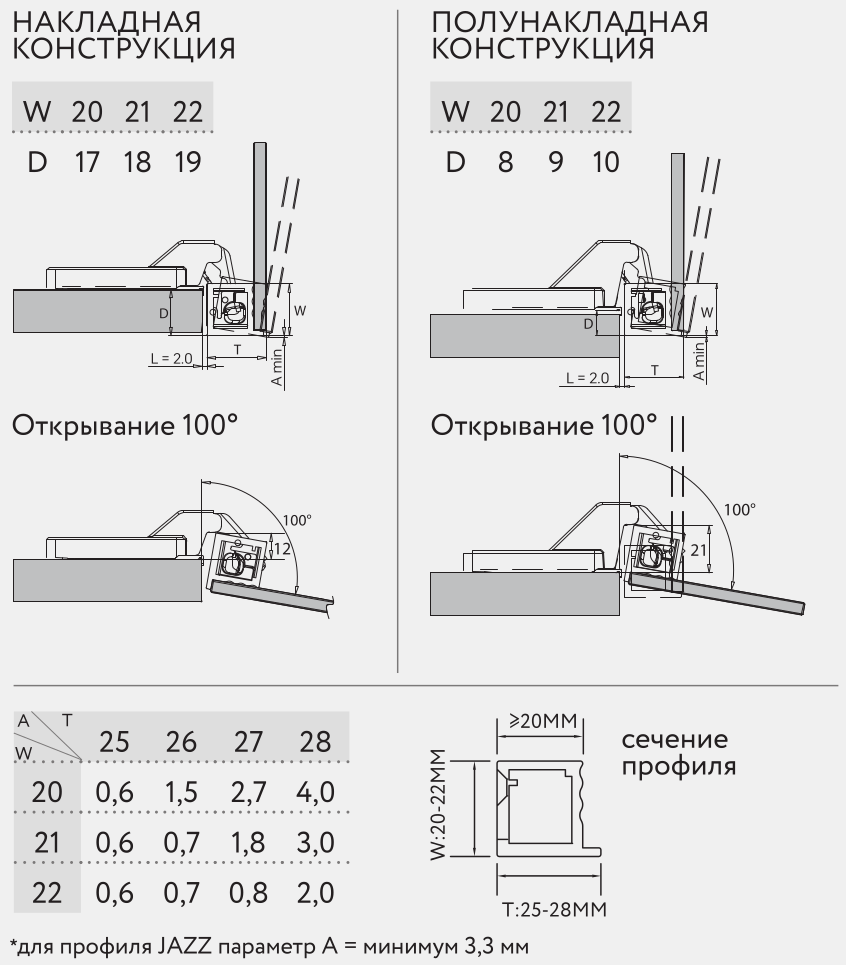

НЕОБХОДИМОЕ ПРОСТРАНСТВО

L — Зазор между фасадом и торцом боковой панели

A — Минимальный зазор (фуга)

D — Наложение фасада

T — Толщина фасада / Толщина профиля

ВАЖНО

Мин. зазор A рассчитывается исходя из толщины фасада, расположенного под прямым углом.

Если фасад имеет закругленный угол, значение будет уменьшаться в зависимости от радиуса кромки.

Рекомендуется пробная установка.

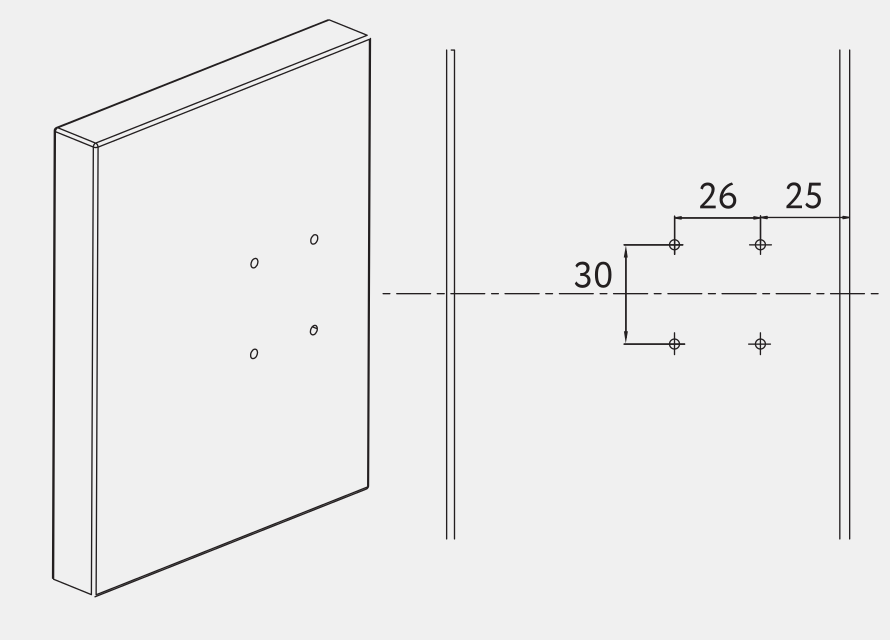

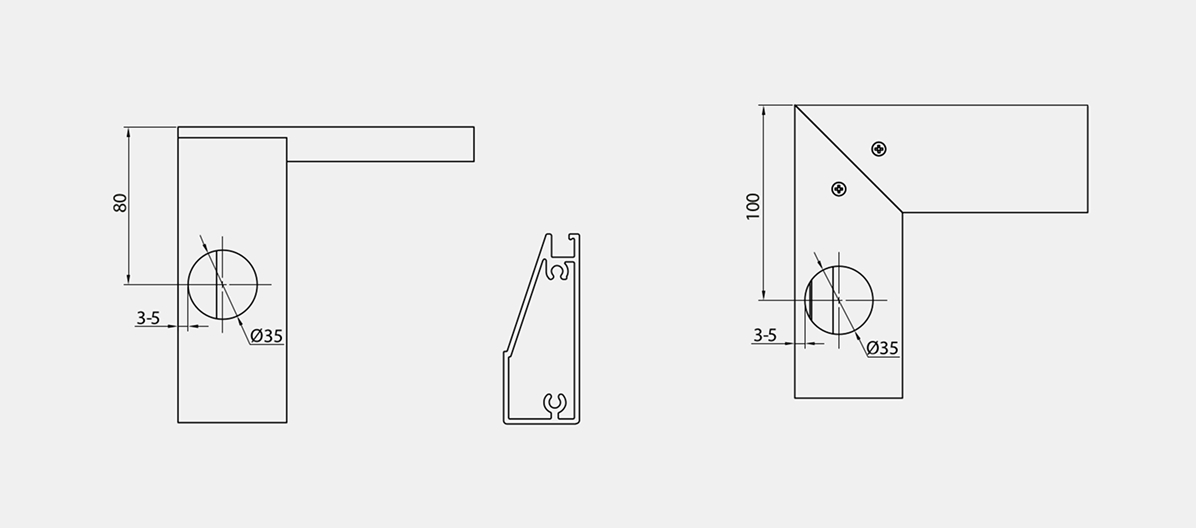

КАРТА СВЕРЛЕНИЯ БОКОВИНЫ

Фрезеровка под чашку

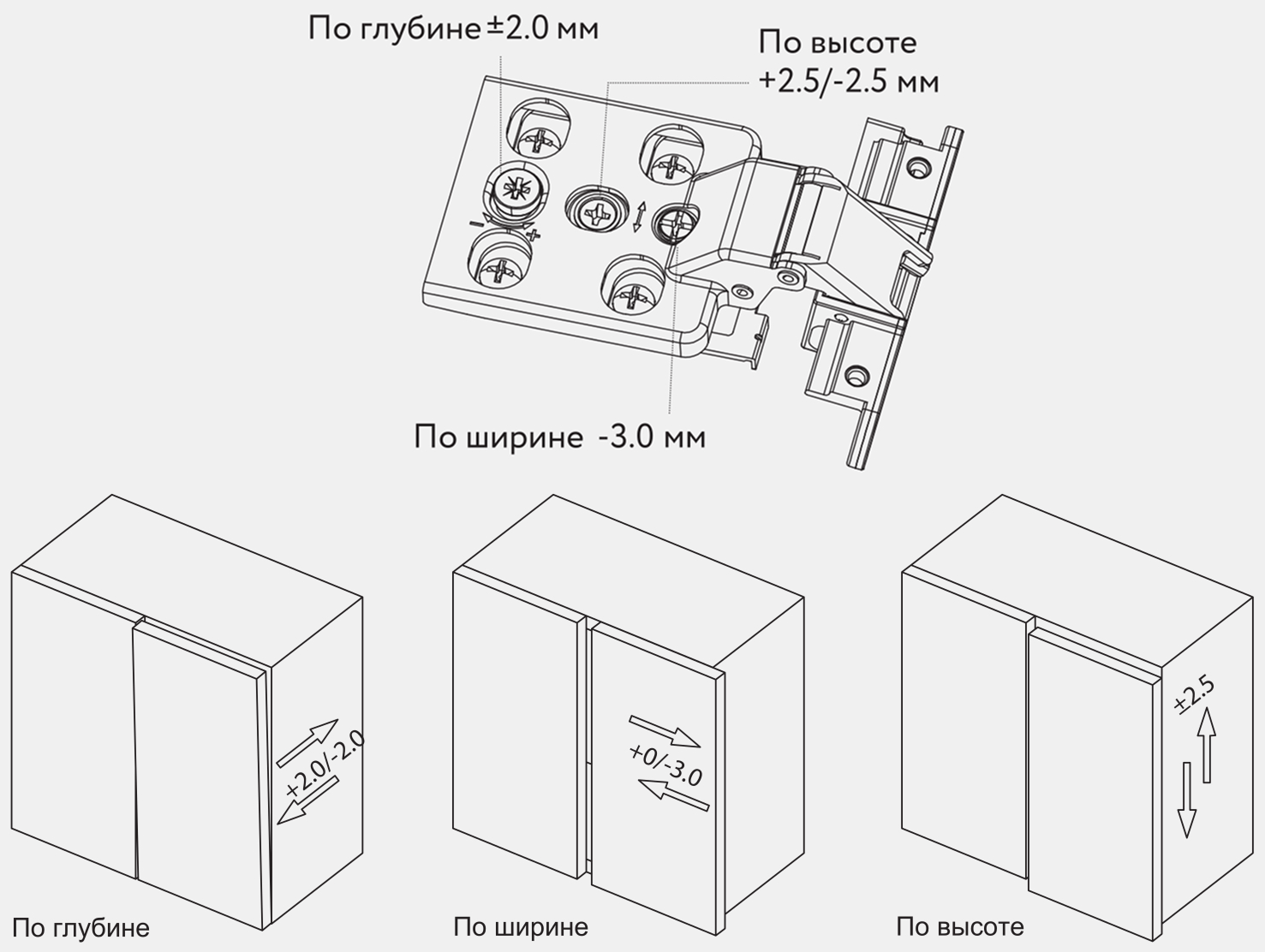

ТРЕХМЕРНАЯ РЕГУЛИРОВКА

Регулировочные винты являются высокоточными компонентами, использование электроинструментов для регулировки запрещено.

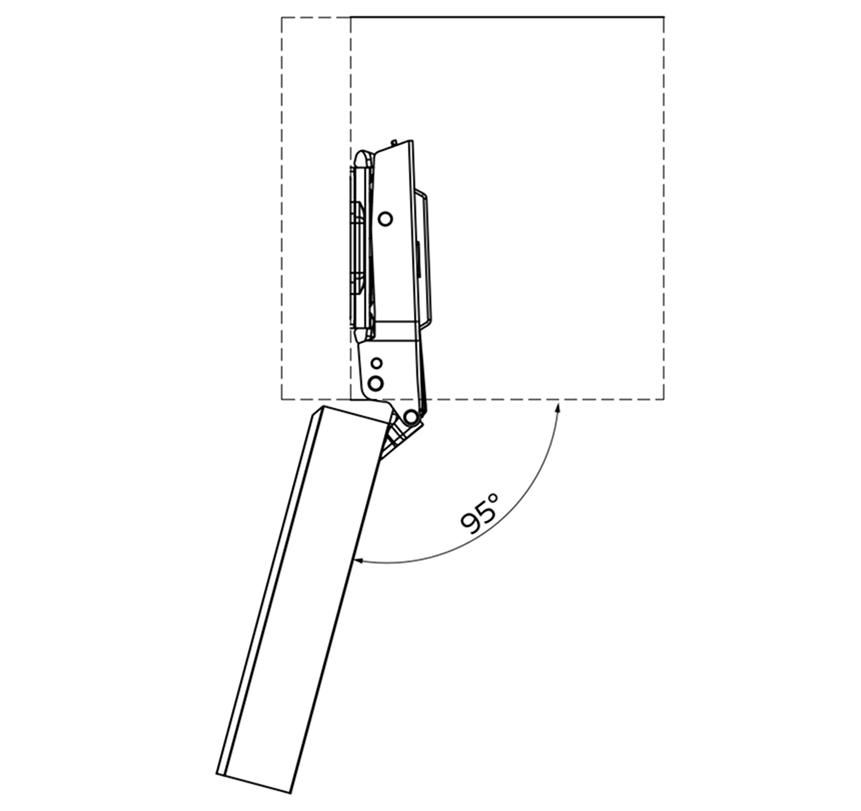

ПРОФИЛЬ JAZZ СО СКРЫТЫМИ ПЕТЛЯМИ JAZZ AIR

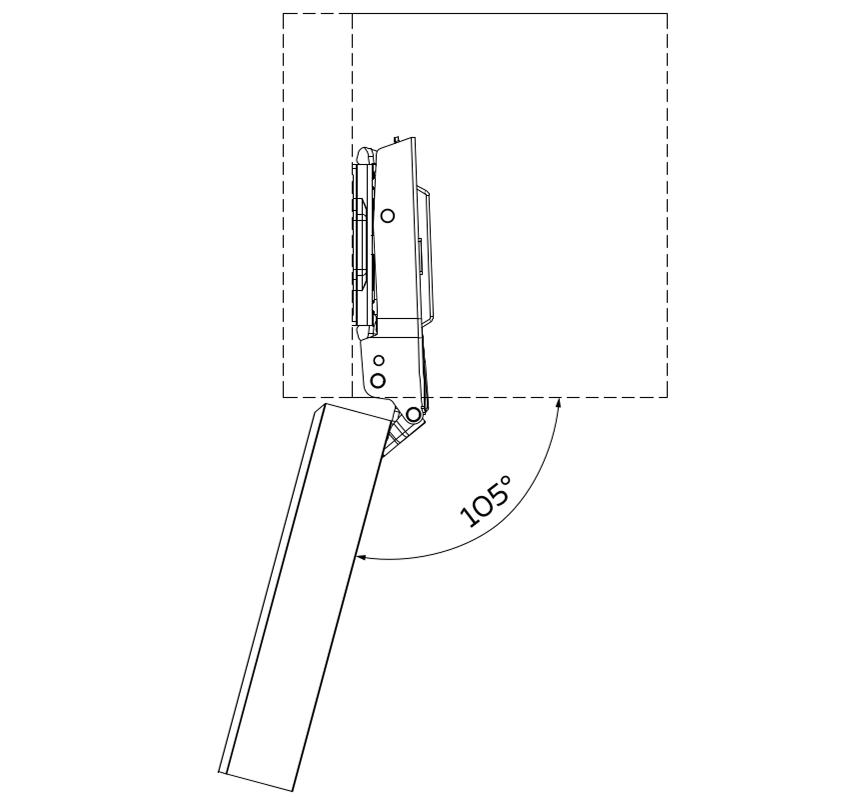

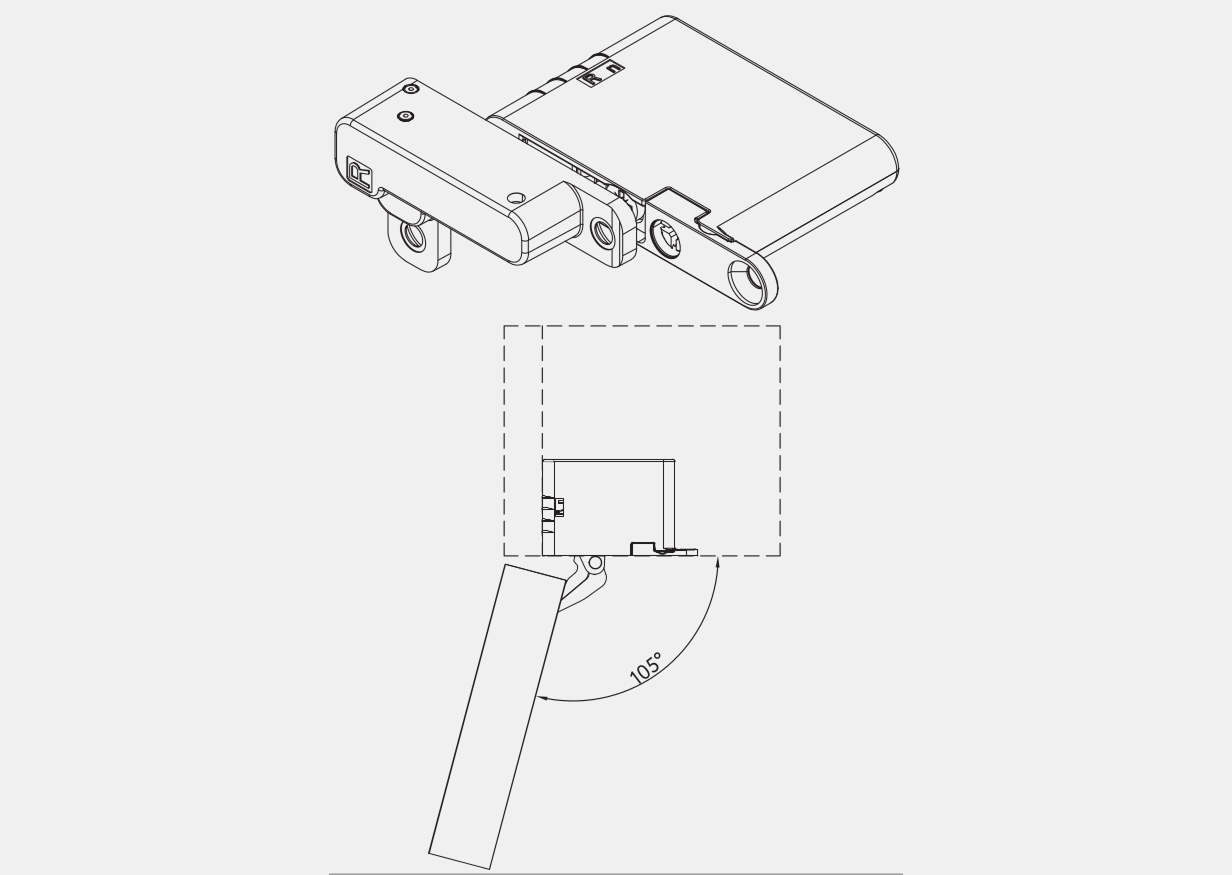

СКРЫТАЯ ПЕТЛЯ JAZZ AIR 105°

Артикул V5.105B

встроенная система амортизации
цвет черный

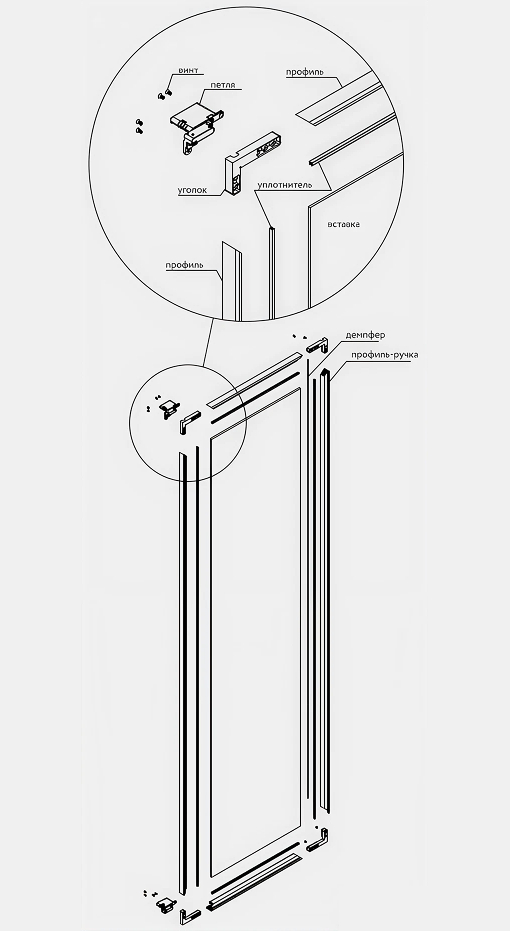

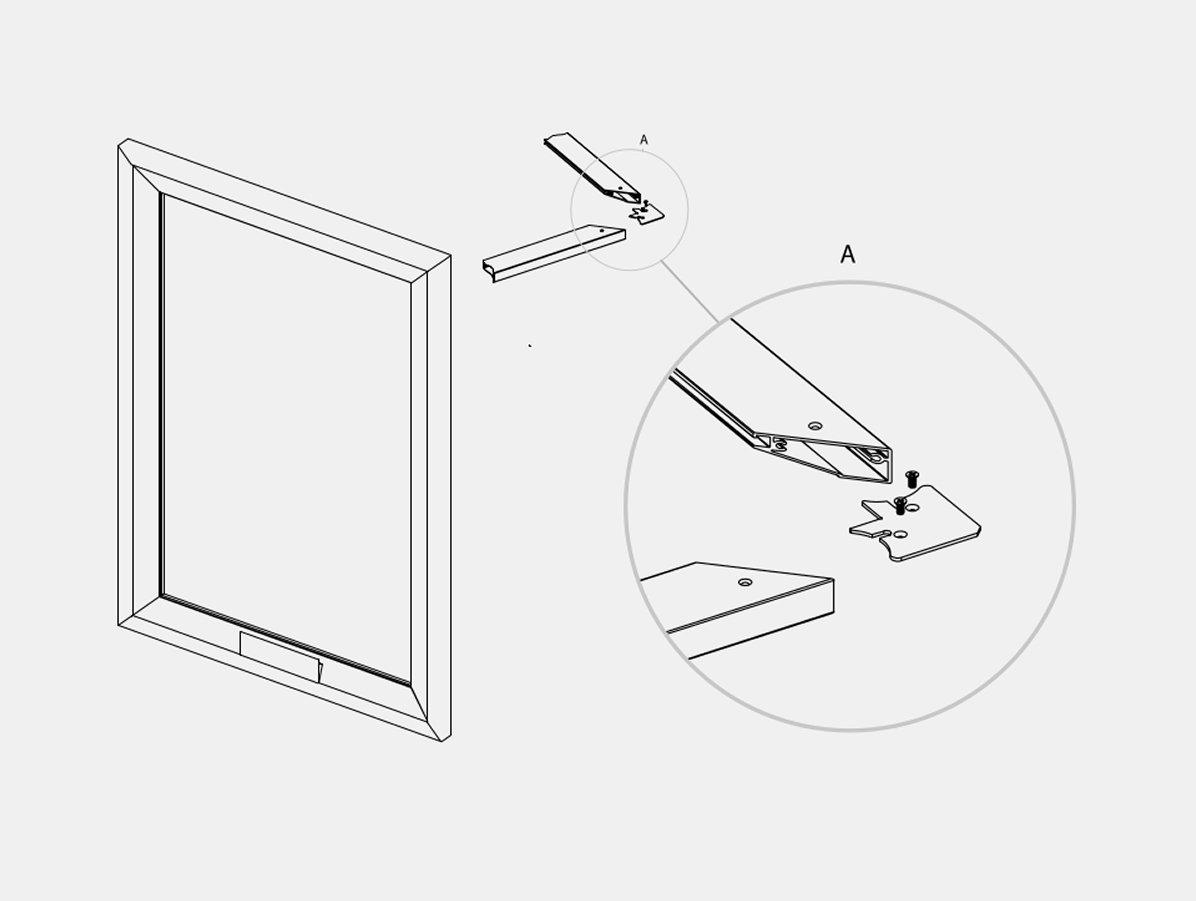

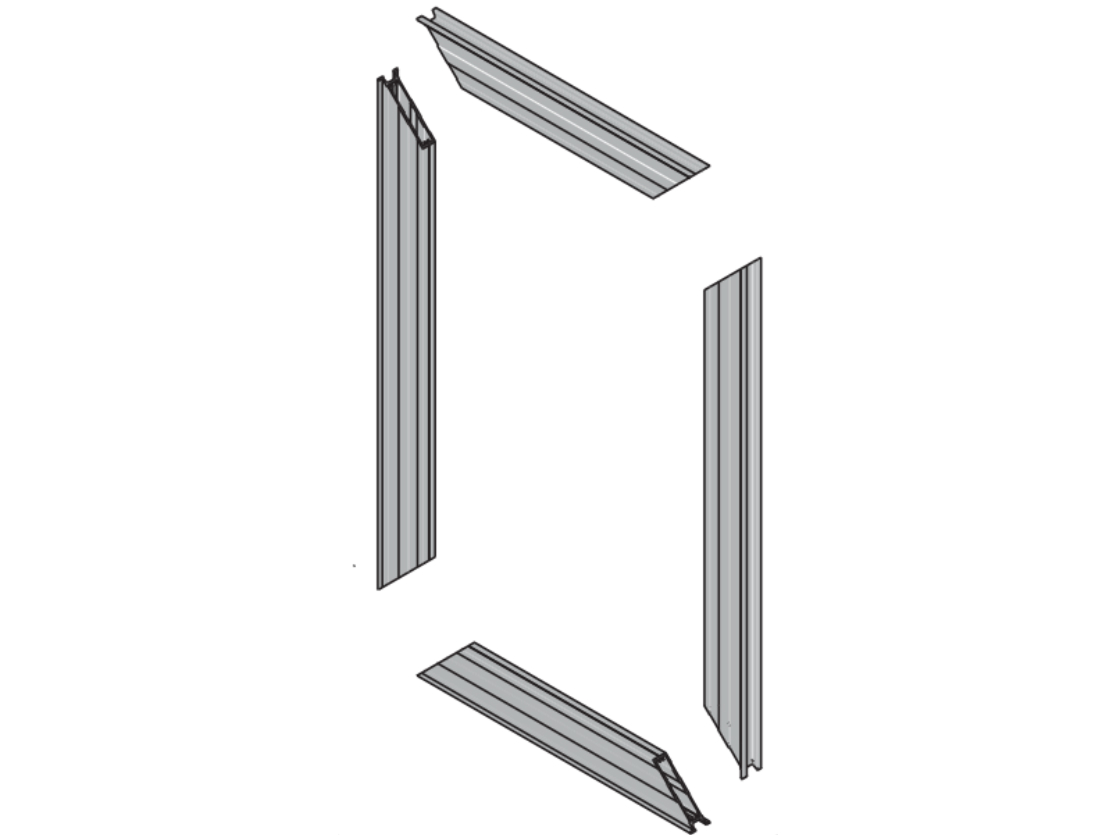

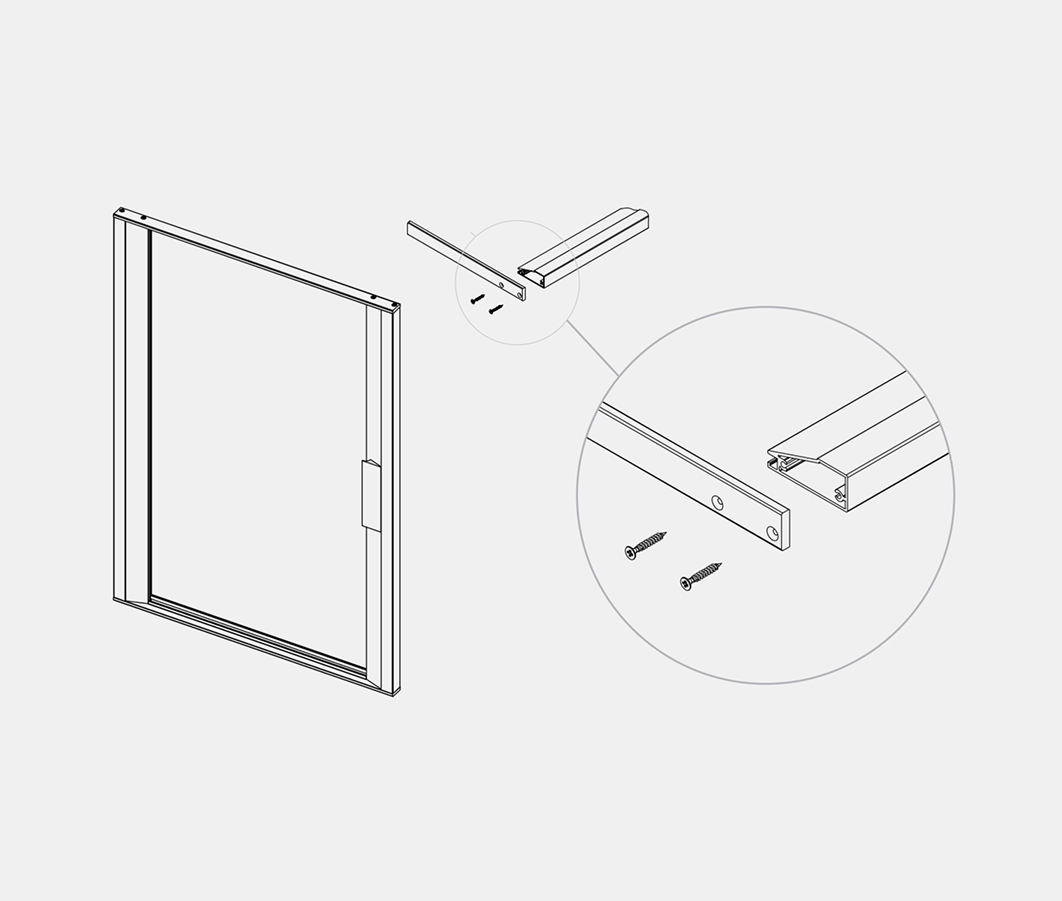

СБОРКА ФАСАДА

Соединительный уголок для фасада JAZZ подходит для установки скрытой петли Jazz Air

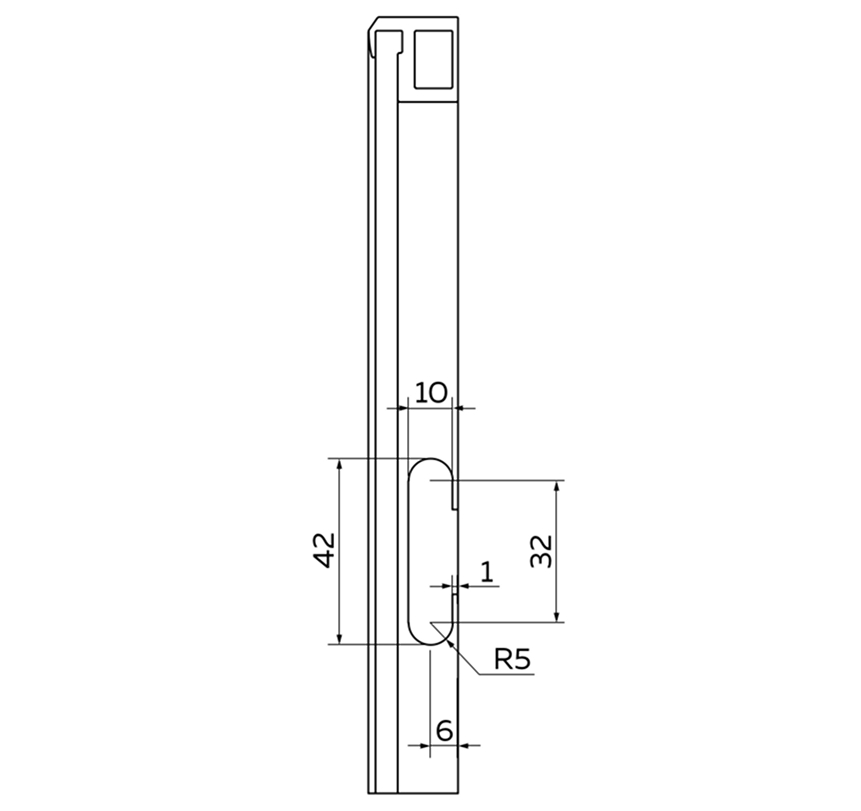

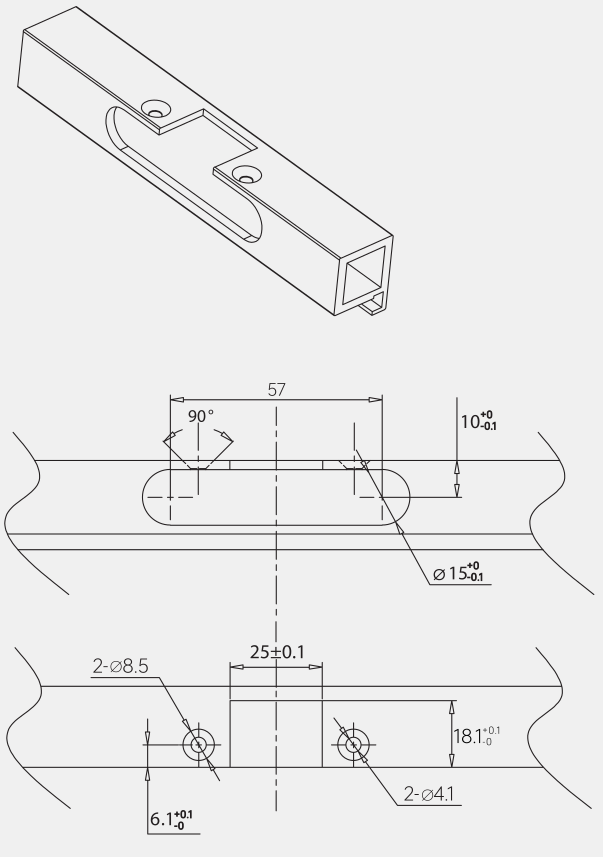

ФРЕЗЕРОВКА ПРОФИЛЯ JAZZ ПОД СКРЫТУЮ ПЕТЛЮ JAZZ AIR

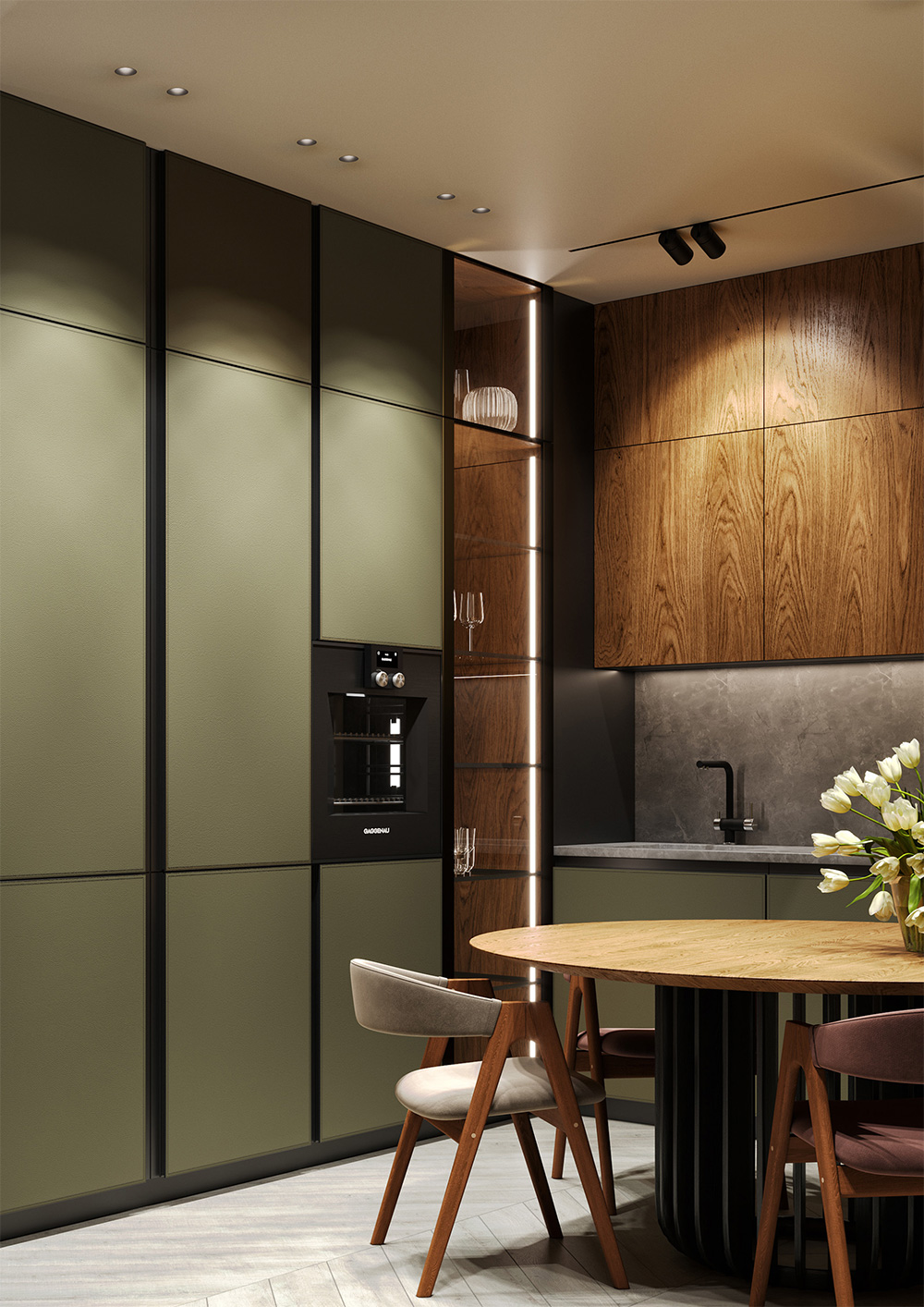

LACONIC

ФАСАДЫ ИЗ АЛЮМИНИЕВОГО ПРОФИЛЯ СО ВСТАВКОЙ ИЗ ЭКОКОЖИ С ПРОШИВКОЙ ПО ПЕРИМЕТРУ

Собственное производство фасадов «под ключ». Запрашивайте калькулятор расчета фасадов со вставкой из экокожи у Вашего менеджера.

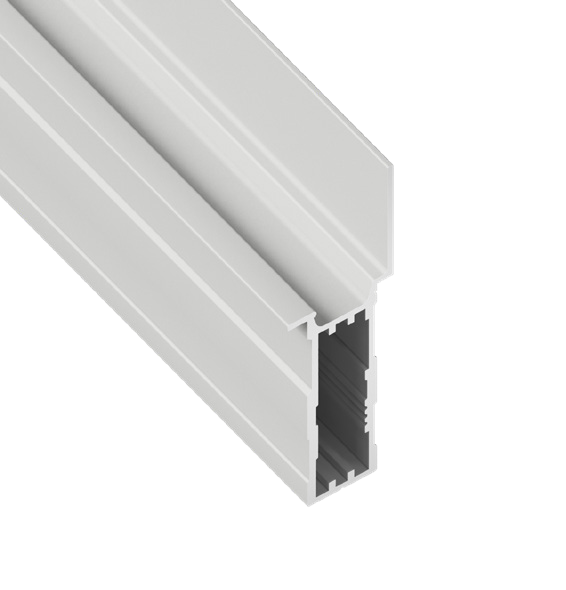

3 ТИПА ПРОФИЛЯ

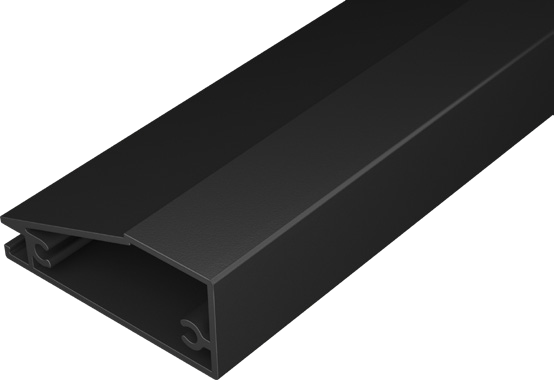

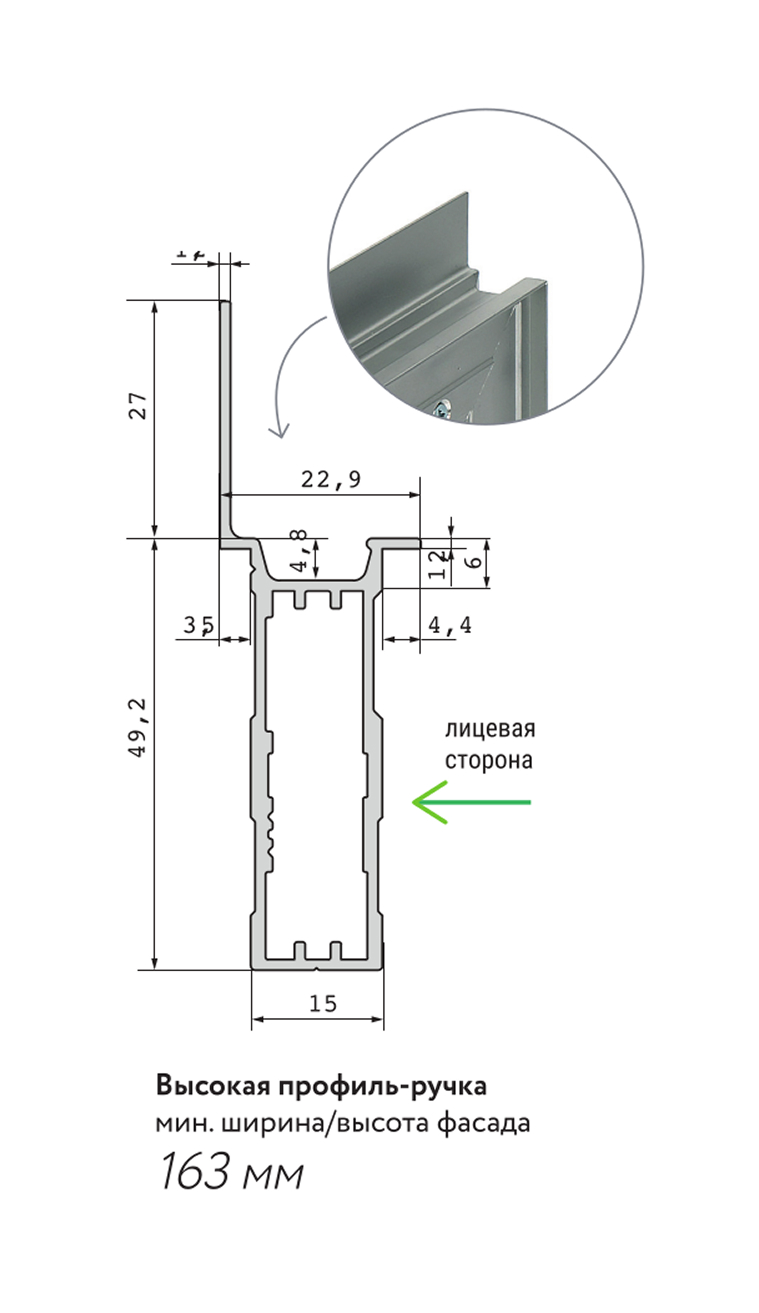

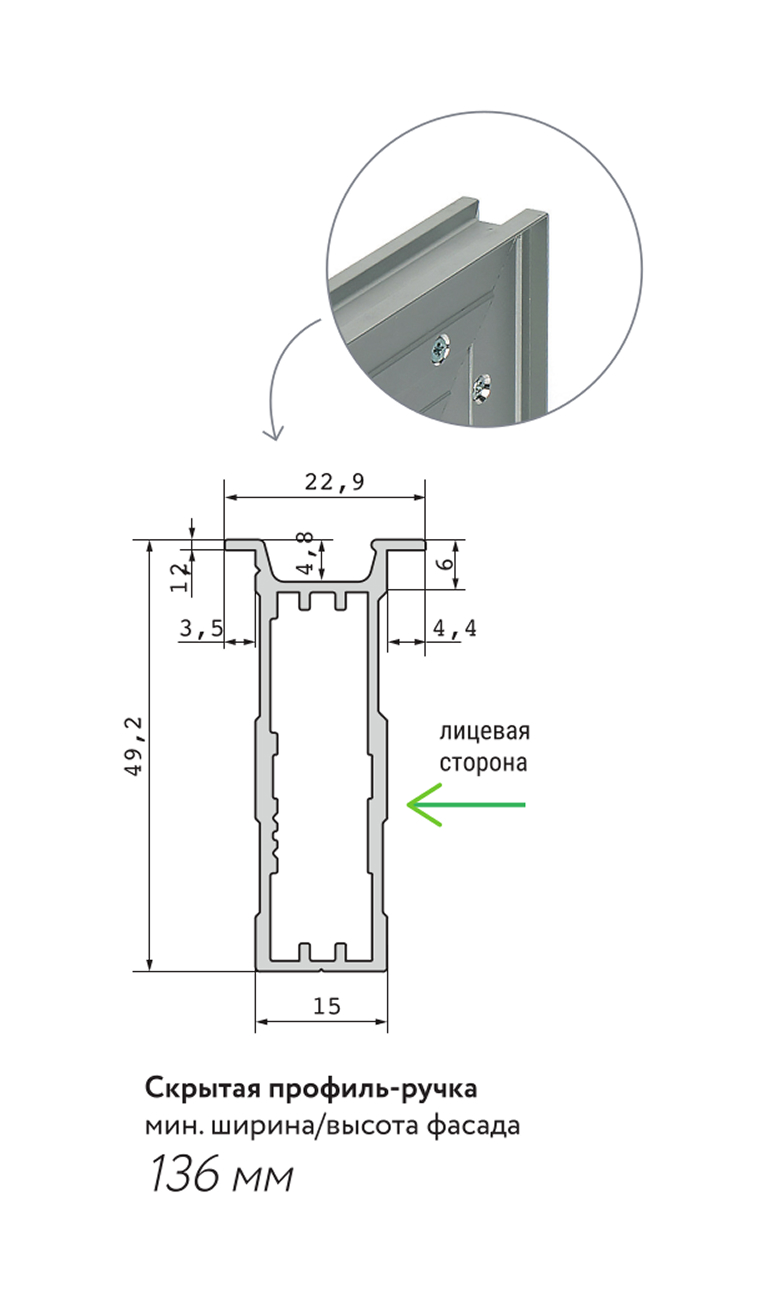

Высокая профиль-ручка

Скрытая профиль-ручка

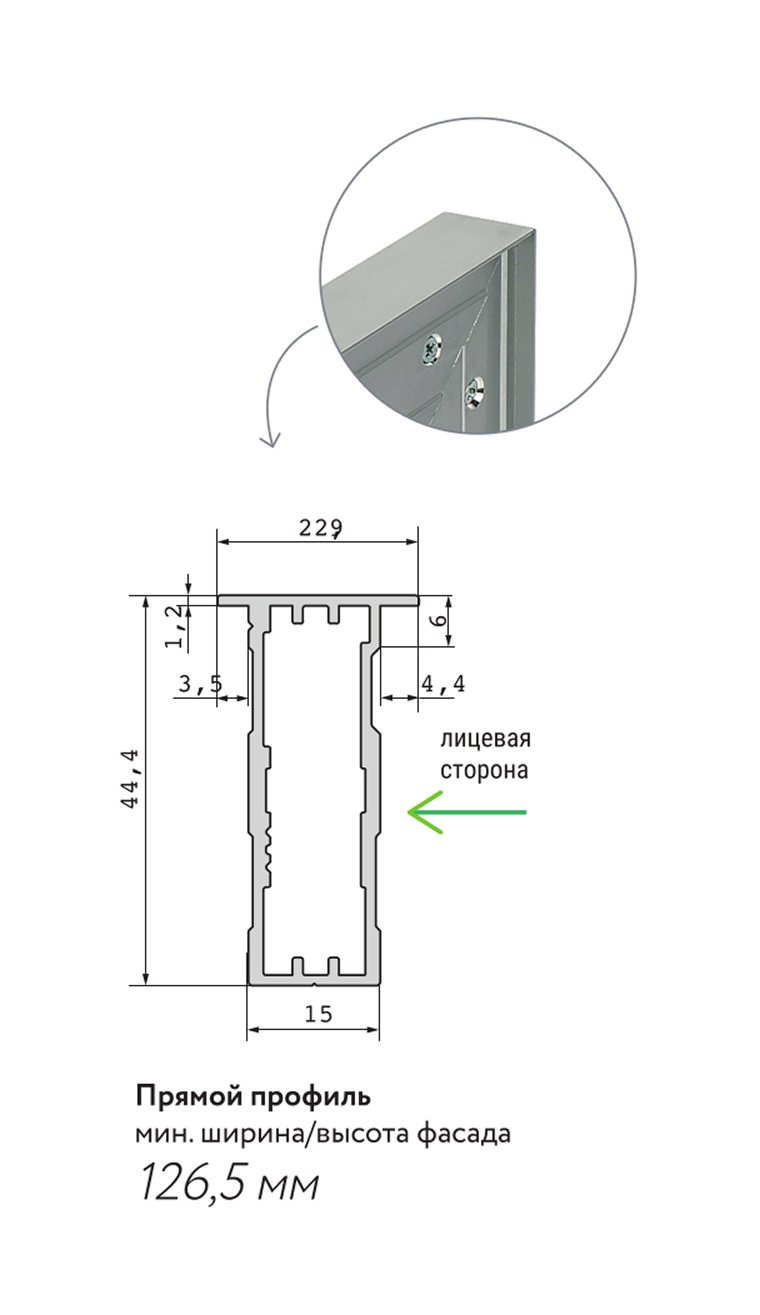

Прямой профиль

ПРИМЕНЕНИЕ

Распашные фасады
Выдвижные ящики
Двери шкафов-купе и шкафов с компланарными механизмами
Складные двери
Фасады с подъёмными механизмами

Максимальная рекомендуемая высота: 3000 мм

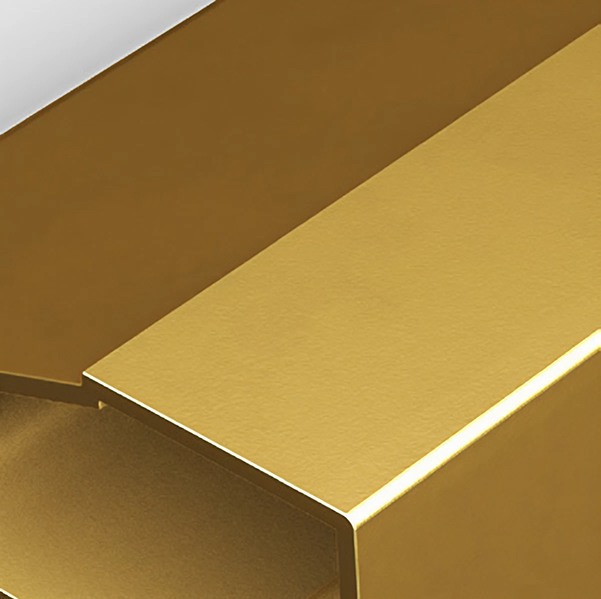

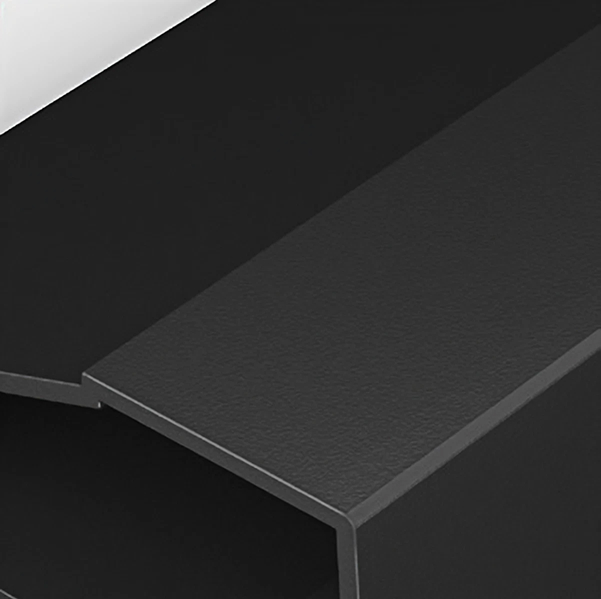

ЦВЕТА ПРОФИЛЯ

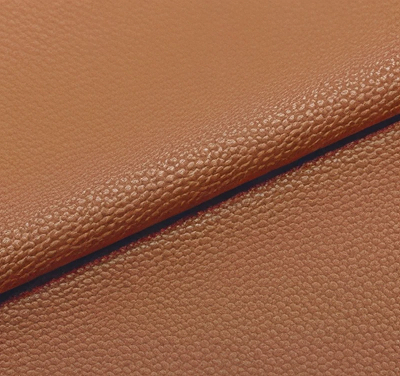

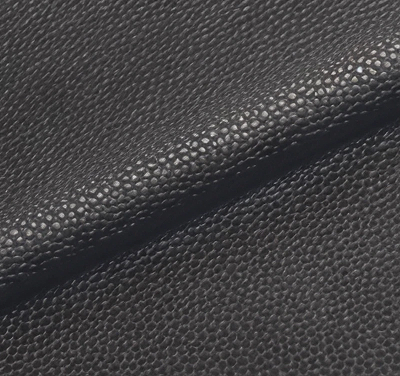

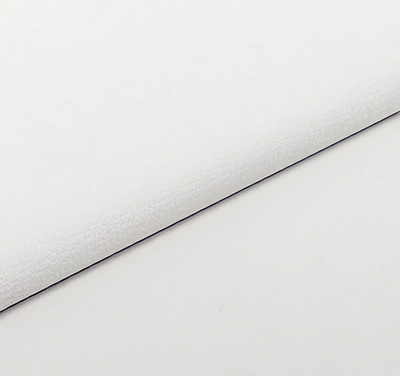

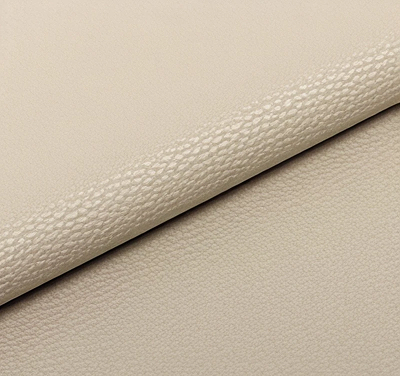

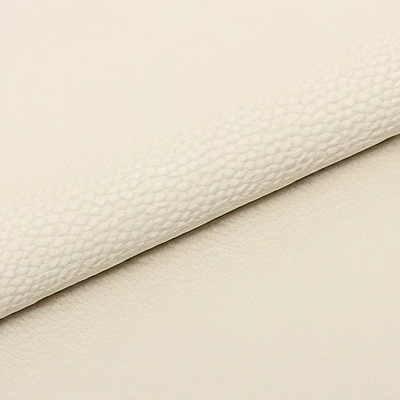

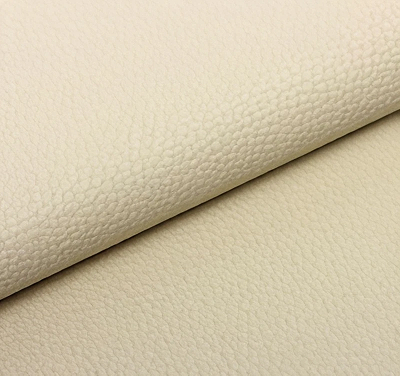

ЦВЕТОВАЯ ПАЛИТРА ЭКОКОЖИ

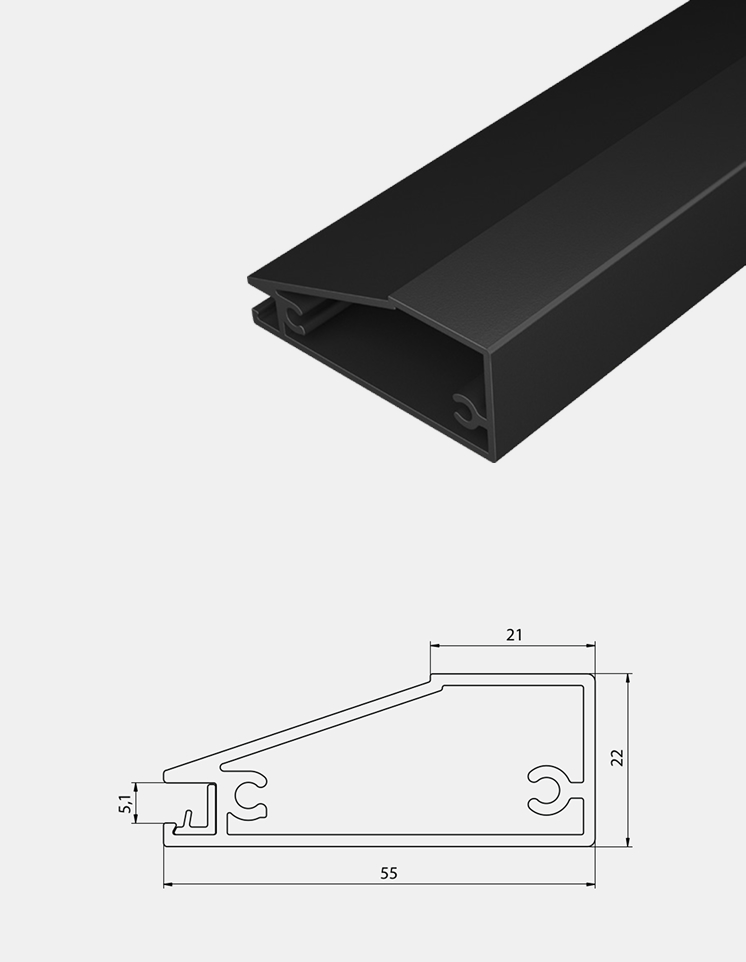

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

	Серебро	Черный	Шампань
Профиль-ручка скрытая	131175.3000S	131175.3000B	131175.3000С
Профиль-ручка высокая	131176.3000S	131176.3000B	131176.3000С
Прямой профиль	131177.3000S	131177.3000B	131177.3000С

ВЕС, Г/М 461


Профиль-ручка скрытая	560
Профиль-ручка высокая	650
Профиль прямой	525
Профиль-усилитель	461
Уголок сборочный, 4 шт.	200
Крепеж, клей (на 1 м²)	100–150
Пеноплекс (на 1 м²)	50–150

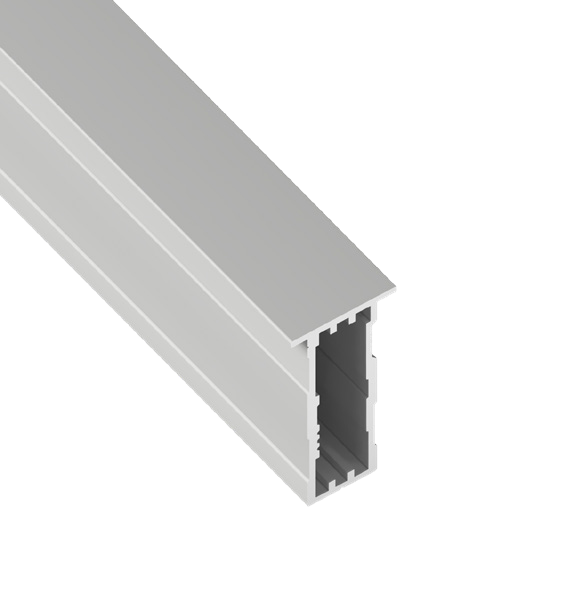

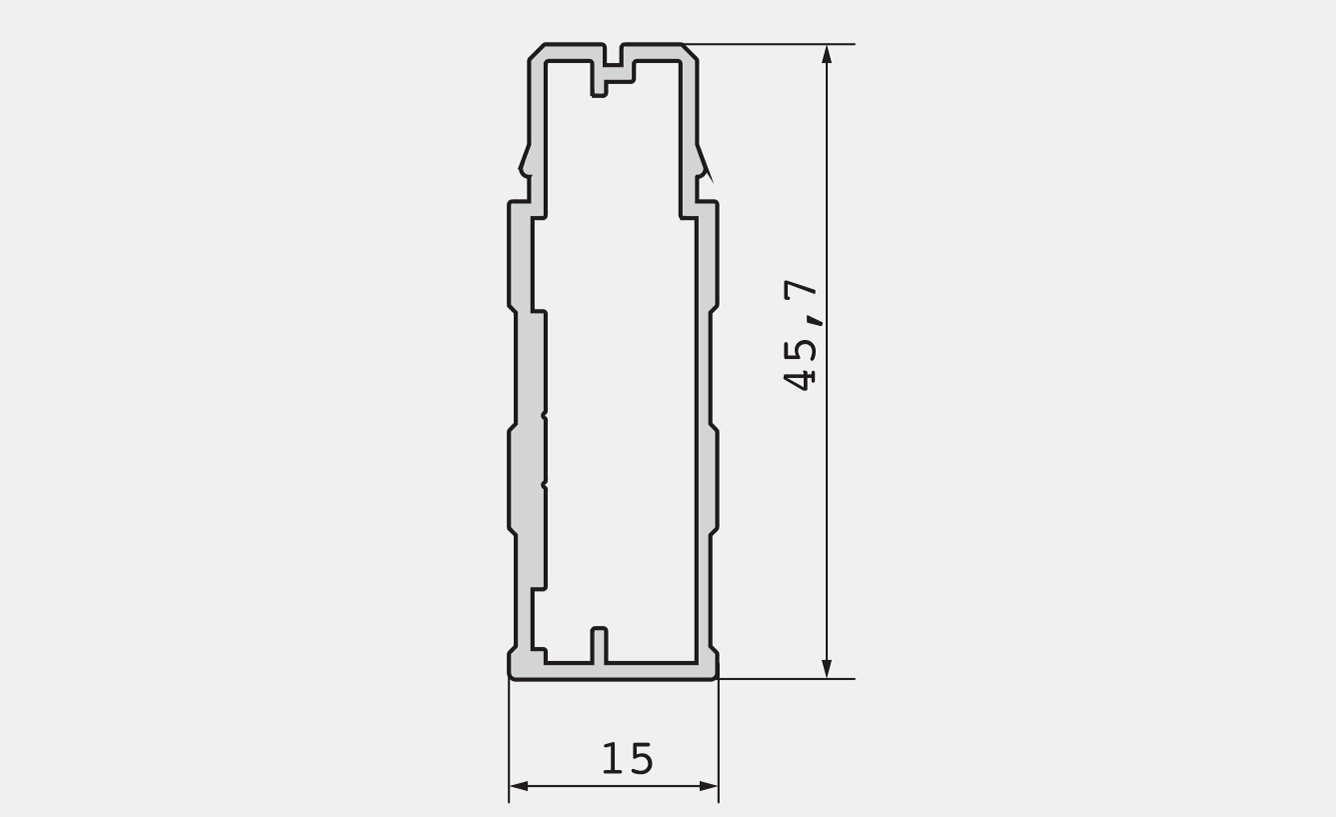

ПРОФИЛЬ- 461 УСИЛИТЕЛЬ

Арт. 163056.6000N, длина хлыста 6 м

Рекомендован для установки в фасады высотой более 1600 мм.

Устанавливается с шагом 500 мм или по ТЗ (для встроенной техники).

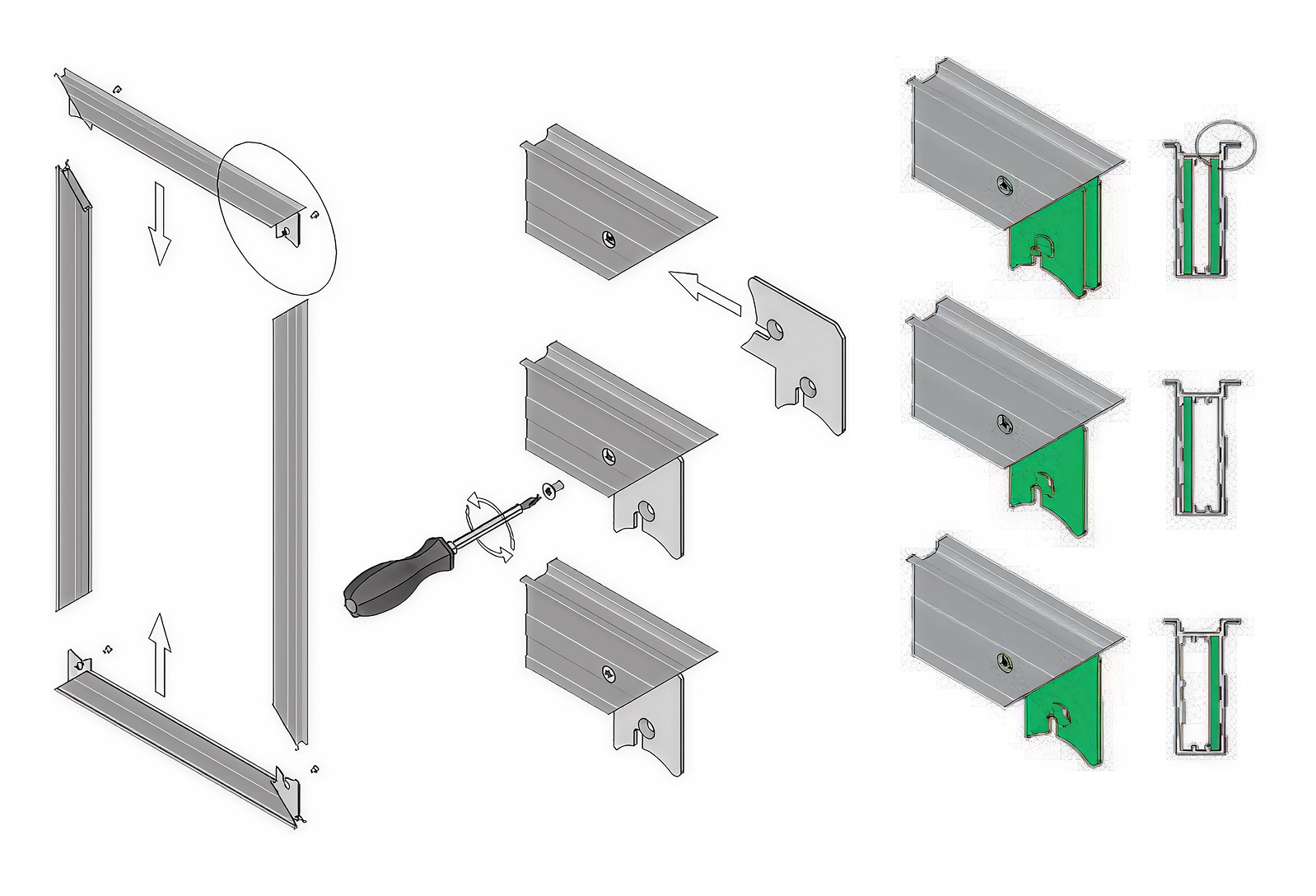

ИНСТРУКЦИЯ ПО СБОРКЕ

Для сборки фасада вам дополнительно понадобятся

уголки сборочные
крепёжные винты
шумопоглощающая проставка
материал отделки лицевой и оборотной стороны двери
уплотнительная лента

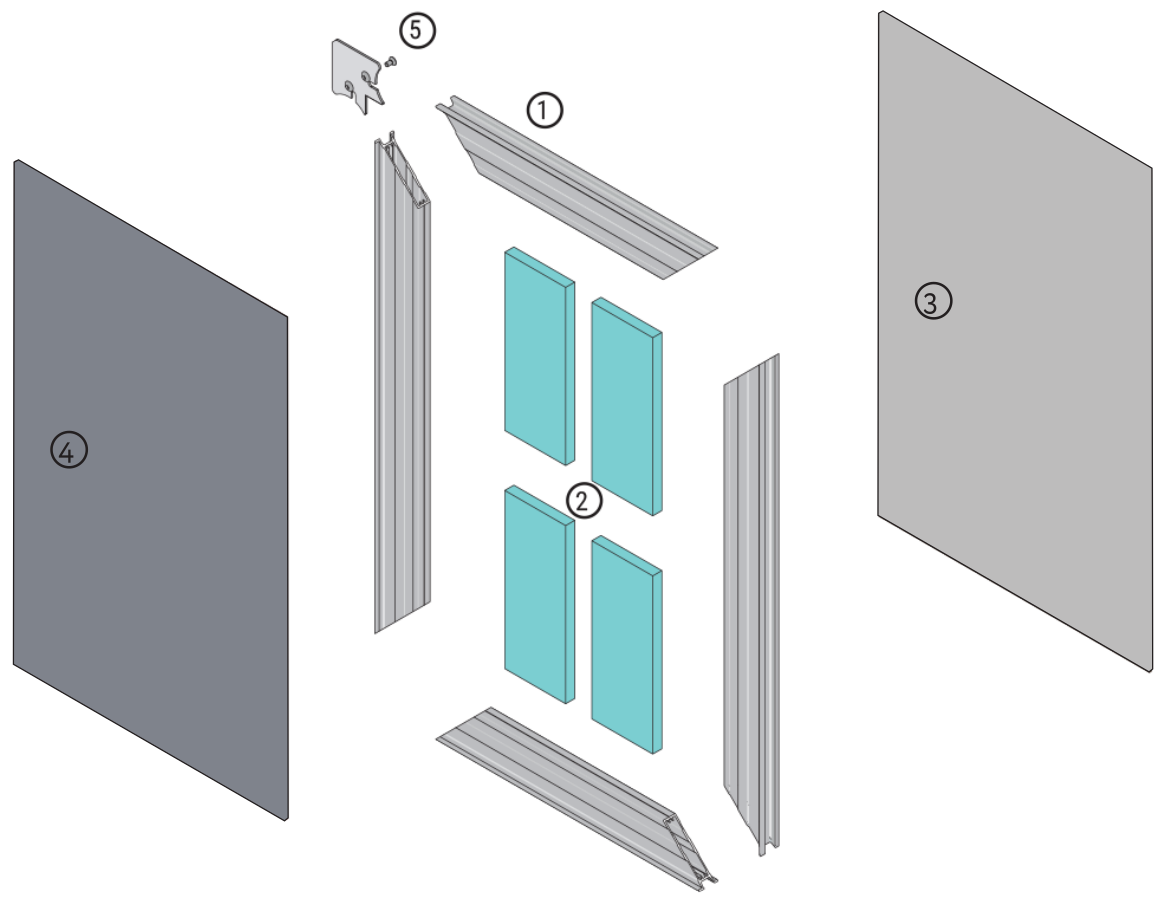

Основные элементы

Профиль
Проставка 15 мм (пенопласт, пеноплекс)
Внутренняя (задняя) сторона фасада Толщина: минимум 3 мм, максимум 3.2 мм

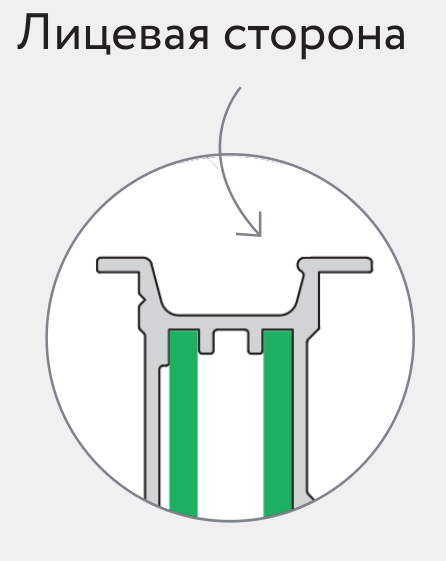

Внешняя (лицевая) сторона фасада
Уголок сборочный

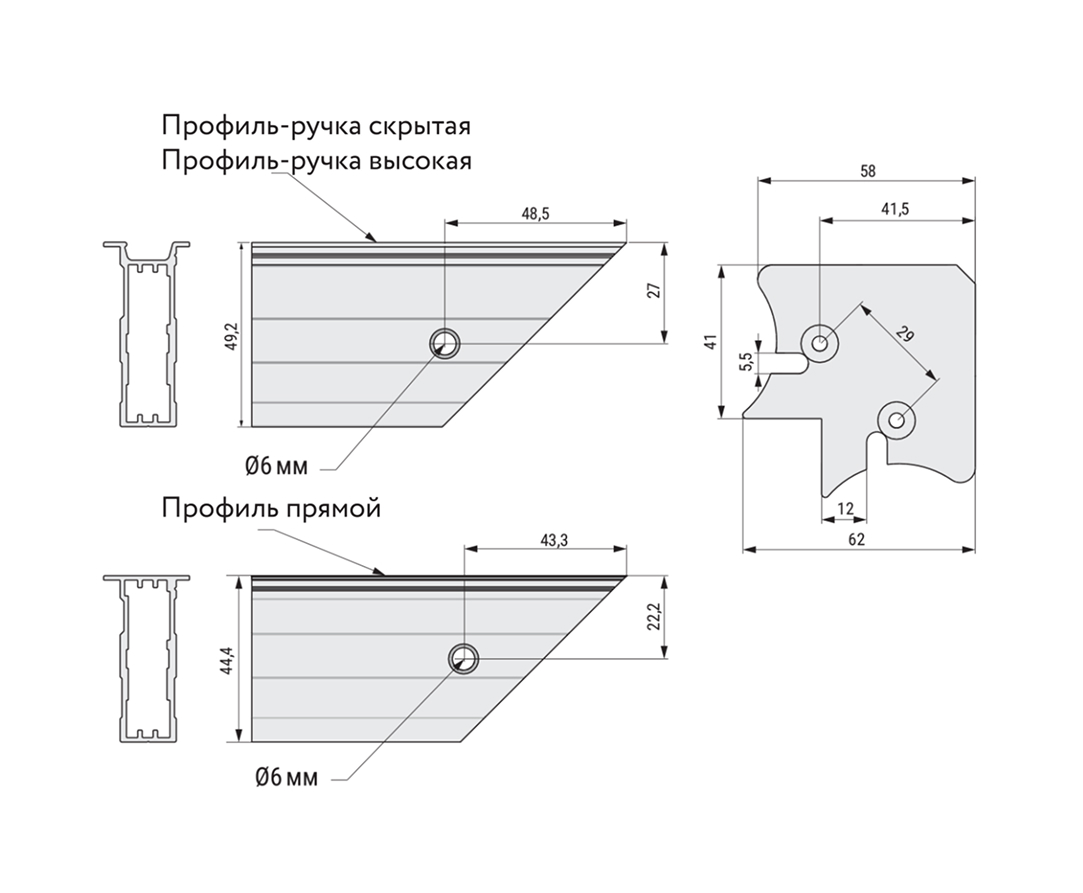

1. Нарезать профиль в размер и просверлить отверстие Ø6 мм под крепёжные уголки

2. Крепёжный уголок можно устанавливать с двух сторон или с одной из сторон!

SHINE

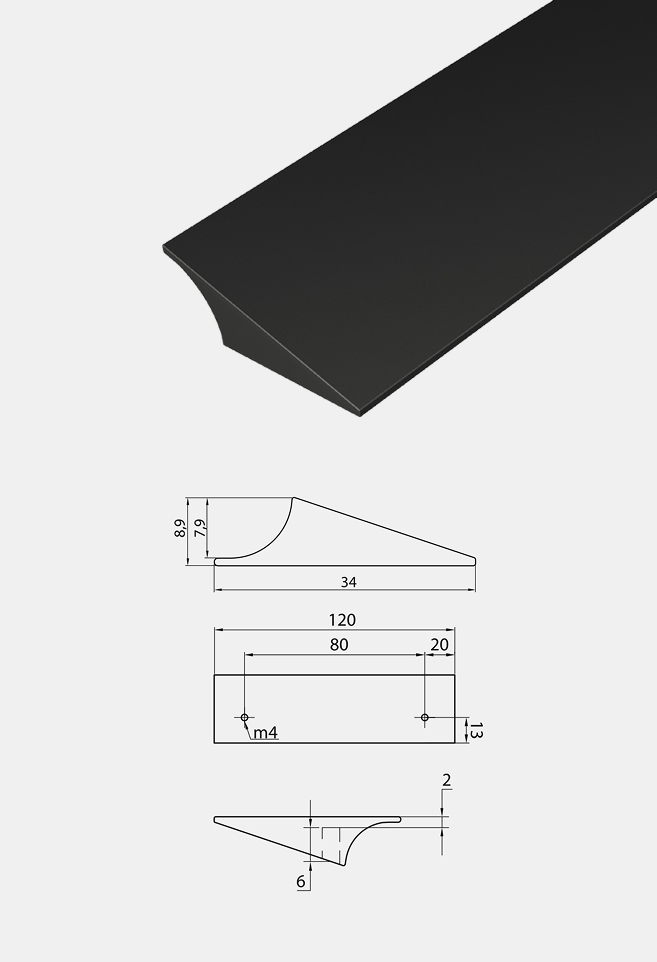

ФАСАДЫ ИЗ АЛЮМИНИЕВОГО ПРОФИЛЯ С НАКЛАДНОЙ РУЧКОЙ

Вертикальный профиль в сочетании с узким горизонтальным профилем позволяет сделать рамочный фасад актуальным в интерьере с элементами минимализма – сдержанным и лаконичным.
